Craftsman 917288522 front-engine lawn tractor manual

Are you looking for information on using the Craftsman 917288522 front-engine lawn tractor? This user manual contains important warranty, safety, and product feature information. View the user manual below for more details. Want a copy for yourself? Download or print a free copy of the user manual below.

TRACTOR (OWNER/WARRANTY 2Y 5Y) REV 1(viewing)Download PDF

Operator's Manual

images

LAWN TRACTOR
21.0 HP,* 46" Mower
Electric Start
Automatic Transmission
Model No.
917.28852

• Español, p. 33

images


images

This product has a low emission engine which operates differently from previously built engines. Before you start the engine, read and understand this Operator’s Manual.


IMPORTANT:
Read and follow all Safety
Rules and Instructions before
operating this equipment.

For answers to your questions
about this product, Call:
1-800-659-5917
SEARS Craftsman Help Line
5 am - 5 pm, Mon - Sat

Gasoline containing up to 10% ethanol (E10) is acceptable for use in this machine.
The use of any gasoline exceeding 10% ethanol (E10) will void the product warranty.

Esta máquina puede utilizar gasolina con un contenido de hasta el 10% de etanol (E10).
El uso de una gasolina que supere el 10% de etanol (E10) anulará la garantía del producto.

Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.
Visit our Craftsman website:www.sears.com/craftsman

*As rated by the engine manufacturer

446199 Rev. 1

TABLE OF CONTENTS

WARRANTY

Craftsman Riding Equipment Warranty

CRAFTSMAN FULL WARRANTY

FOR TWO YEARS from the date of purchase, all non-expendable parts of this riding equipment are warranted against any defects in material or workmanship. A defective non-expendable part will receive free in-home repair or replacement if repair is impossible.

FOR FIVE YEARS from the date of purchase, the frame and front axle of this riding equipment are warranted against any defects in material or workmanship. A defective frame or front axle will receive free in-home repair or replacement if repair is impossible.

FOR 90 DAYS from the date of purchase, the battery (an expendable part) of this riding equipment is warranted against any defects in material or workmanship (our testing proves that it will not hold a charge). A defective battery will receive free in-home replacement.

ADDITIONAL LIFETIME LIMITED WARRANTY on CAST IRON FRONT AXLE (if equipped)

FOR AS LONG AS IT IS USED by the original owner after the fifth year from the date of purchase, the cast iron front axle (if equipped) of this riding equipment is warranted against any defects in material or workmanship. With proof of purchase, a defective cast front axle will receive free in-home replacement.

WARRANTY SERVICE

For warranty coverage details to obtain free repair or replacement, call 1-800-659-5917 or visit the web site: www.craftsman.com

In all cases above, if part repair or replacement is impossible, the riding equipment will be replaced free of charge with the same or an equivalent model.

All of the above warranty coverage is void if this riding equipment is ever used while providing commercial services or if rented to another person.

This warranty covers ONLY defects in material and workmanship. Warranty coverage does NOT include:

  • Expendable parts (except battery) that can wear out from normal use within the warranty period, including but not limited to blades, spark plugs, air cleaners, belts, and oil filters.

  • Standard maintenance servicing, oil changes, or tune-ups.

  • Tire replacement or repair caused by punctures from outside objects, such as nails, thorns, stumps, or glass.

  • Tire or wheel replacement or repair resulting from normal wear, accident, or improper operation or maintenance.

  • Repairs necessary because of operator abuse, including but not limited to damage caused by towing objects beyond the capability of the riding equipment, impacting objects that bend the frame, axle assembly or crankshaft, or over-speeding the engine.

  • Repairs necessary because of operator negligence, including but not limited to, electrical and mechanical damage caused by improper storage, failure to use the proper grade and amount of engine oil, failure to keep the deck clear of flammable debris, or failure to maintain the riding equipment according to the instructions contained in the operator’s manual.

  • Engine (fuel system) cleaning or repairs caused by fuel determined to be contaminated or oxidized (stale). In general, fuel should be used within 30 days of its purchase date.

  • Normal deterioration and wear of the exterior finishes, or product label replacement.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

SAFETY RULES

images DANGER: This cutting machine is capable of amputating hands and feet and throwing objects. Failure to observe the following safety instructions could result in serious injury or death.

images WARNING: In order to prevent accidental starting when setting up, transporting, adjusting or making repairs, always disconnect spark plug wire and place wire where it cannot contact spark plug.

images WARNING: Do not coast down a hill in neutral, you may lose control of the tractor.

images WARNING: Tow only the attachments that are recommended by and comply with specifications of the manufacturer of your tractor. Use common sense when towing. Operate only at the lowest possible speed when on a slope. Too heavy of a load, while on a slope, is dangerous. Tires can lose traction with the ground and cause you to lose control of your tractor.

images WARNING: Engine exhaust, some of its constituents, and certain vehicle components contain or emit chemicals known to the State of California to cause cancer and birth defects or other reproductive harm.

images WARNING: Battery posts, terminals and related accessories contain lead and lead compounds, chemicals known to the State of California to cause cancer and birth defects or other reproductive harm. Wash hands after handling.

I. GENERAL OPERATION

  • Read, understand, and follow all instructions on the machine and in the manual before starting.

  • Do not put hands or feet near rotating parts or under the machine. Keep clear of the discharge opening at all times.

  • Only allow responsible adults, who are familiar with the instructions, to operate the machine.

  • Clear the area of objects such as rocks, toys, wire, etc., which could be picked up and thrown by the blades.

  • Be sure the area is clear of bystanders before operating. Stop machine if anyone enters the area.

  • Never carry passengers.

  • Do not mow in reverse unless absolutely necessary. Always look down and behind before and while backing.

  • Never direct discharged material toward anyone. Avoid discharging material against a wall or obstruction. Material may ricochet back toward the operator. Stop the blades when crossing gravel surfaces.

  • Do not operate machine without the entire grass catcher, discharge chute, or other safety devices in place and working.

  • Slow down before turning.

  • Never leave a running machine unattended. Always turn off blades, set parking brake, stop engine, and remove keys before dismounting.

  • Disengage blades when not mowing. Shut off engine and wait for all parts to come to a complete stop before cleaning the machine, removing the grass catcher, or unclogging the discharge chute.

  • Operate machine only in daylight or good artificial light.

  • Do not operate the machine while under the influence of alcohol or drugs.

  • Watch for traffic when operating near or crossing roadways.

  • Use extra care when loading or unloading the machine into a trailer or truck.

  • Always wear eye protection when operating machine.

  • Data indicates that operators, age 60 years and above, are involved in a large percentage of riding mower-related injuries. These operators should evaluate their ability to operate the riding mower safely enough to protect themselves and others from serious injury.

  • Follow the manufacturer’s recommendation for wheel weights or counterweights.

  • Keep machine free of grass, leaves or other debris build-up which can touch hot exhaust / engine parts and burn. Do not allow the mower to plow leaves or other debris which can cause build-up to occur. Clean any oil or fuel spillage before operating or storing the machine. Allow machine to cool before storage.

II. SLOPE OPERATION

Slopes are a major factor related to loss of control and tip-over accidents, which can result in severe injury or death. Operation on all slopes requires extra caution. If you cannot back up the slope or if you feel uneasy on it, do not mow it.

  • Mow up and down slopes, not across.

  • Watch for holes, ruts, bumps, rocks, or other hidden objects. Uneven terrain could overturn the machine. Tall grass can hide obstacles.

  • Choose a low ground speed so that you will not have to stop or shift while on the slope.

  • Do not mow on wet grass. Tires may lose traction.
    Always keep the machine in gear when going down slopes. Do not shift to neutral and coast downhill.

  • Avoid starting, stopping, or turning on a slope. If the tires lose traction, disengage the blades and proceed slowly straight down the slope.

  • Keep all movement on the slopes slow and gradual. Do not make sudden changes in speed or direction, which could cause the machine to roll over.

  • Use extra care while operating machine with grass catchers or other attachments; they can affect the stability of the machine. Do no use on steep slopes.

  • Do not try to stabilize the machine by putting your foot on the ground.

  • Do not mow near drop-offs, ditches, or embankments. The machine could suddenly roll over if a wheel is over the edge or if the edge caves in.

III. CHILDREN

images WARNING: CHILDREN CAN BE INJURED BY THIS EQUIPMENT. The American Academy of Pediatrics recommends that children be a minimum of 12 year of age before operating a pedestrian controlled lawn mower and a minimum of 16 years of age before operating a riding lawn mower.

Tragic accidents can occur if the operator is not alert to the presence of children. Children are often attracted to the machine and the mowing activity. Never assume that children will remain where you last saw them.

  • Keep children out of the mowing area and in the watchful care of a responsible adult other than the operator.

  • Be alert and turn machine off if a child enters the area.

  • Before and while backing, look behind and down for small children.

  • Never carry children, even with the blades shut off. They may fall off and be seriously injured or interfere with safe machine operation. Children who have been given rides in the past may suddenly appear in the mowing area for another ride and be run over or backed over by the machine.

  • Never allow children to operate the machine.

  • Use extra care when approaching blind corners, shrubs, trees, or other objects that may block your view of a child.

IV. TOWING

  • Tow only with a machine that has a hitch designed for towing. Do not attach towed equipment except at the hitch point.

  • Follow the manufacturer’s recommendation for weight limits for towed equipment and towing on slopes.

  • Never allow children or others in or on towed equipment.

  • On slopes, the weight of the towed equipment may cause loss of traction and loss of control.

  • Travel slowly and allow extra distance to stop.

V. SERVICE

SAFE HANDLING OF GASOLINE

To avoid personal injury or property damage, use extreme care in handling gasoline. Gasoline is extremely flammable and the vapors are explosive.

  • Extinguish all cigarettes, cigars, pipes, and other sources of ignition.

  • Use only approved gasoline container.

  • Never remove gas cap or add fuel with the engine running. Allow engine to cool before refueling.

  • Never fuel the machine indoors.

  • Never store the machine or fuel container where there is an open flame, spark, or pilot light such as on a water heater or other appliances.

  • Never fill containers inside a vehicle or on a truck or trailer bed with plastic liner. Always place containers on the ground away from your vehicle when filling.

  • Remove gas-powered equipment from the truck or trailer and refuel it on the ground. If this is not possible, then refuel such equipment with a portable container, rather than from a gasoline dispenser nozzle.

  • Keep the nozzle in contact with the rim of the fuel tank or container opening at all times until fueling is complete. Do not use a nozzle lock-open device.

  • If fuel is spilled on clothing, change clothing immediately.

  • Never overfill fuel tank. Replace gas cap and tighten securely.

GENERAL SERVICE

  • Never operate machine in a closed area.

  • Keep all nuts and bolts tight to be sure the equipment is in safe working condition.

  • Never tamper with safety devices. Check their proper operation regularly.

  • Keep machine free of grass, leaves, or other debris build-up. Clean oil or fuel spillage and remove any fuel-soaked debris. Allow machine to cool before storing.

  • If you strike a foreign object, stop and inspect the machine. Repair, if necessary, before restarting.

  • Never make any adjustments or repairs with the engine running.

  • Check grass catcher components and the discharge chute frequently and replace with manufacturer’s recommended parts, when necessary.

  • Mower blades are sharp. Wrap the blade or wear gloves, and use extra caution when servicing them.

  • Check brake operation frequently. Adjust and service as required.

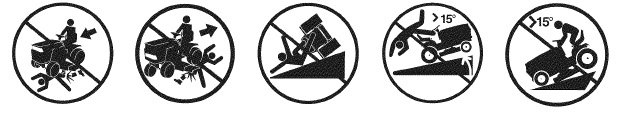

images


  • Maintain or replace safety and instruction labels, as necessary.

  • Be sure the area is clear of bystanders before operating. Stop machine if anyone enters the area.

  • Never carry passengers.

  • Do not mow in reverse unless absolutely necessary. Always look down and behind before and while backing.

  • Never carry children, even with the blades shut off. They may fall off and be seriously injured or interfere with safe machine operation. Children who have been given rides in the past may suddenly appear in the mowing area for another ride and be run over or backed over by the machine.

  • Keep children out of the mowing area and in the watchful care of a responsible adult other than the operator.

  • Be alert and turn machine off if a child enters the area.

  • Before and while backing, look behind and down for small children.

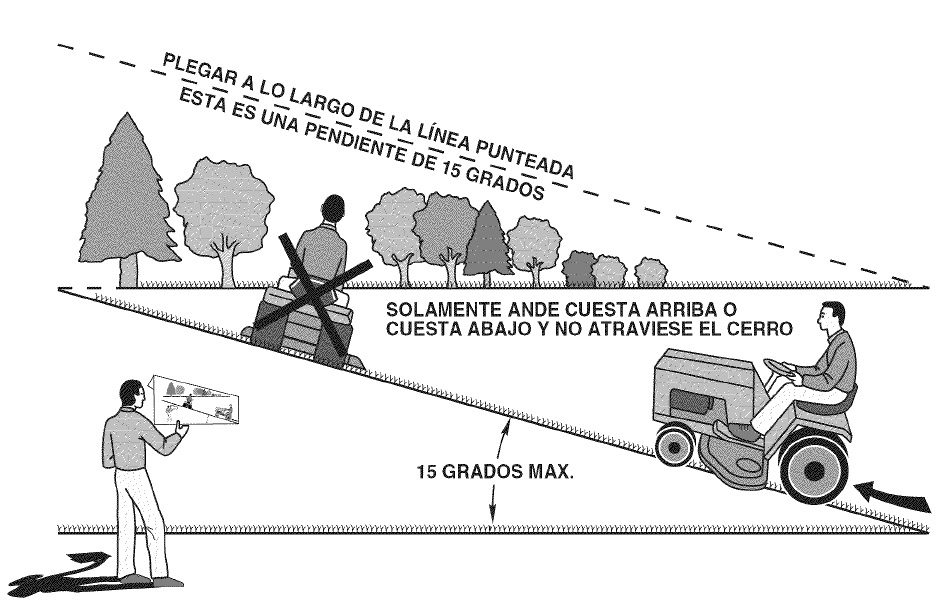

  • Mow up and down slopes (15° Max), not across.

  • Choose a low ground speed so that you will not have to stop or shift while on the slope.

  • Avoid starting, stopping, or turning on a slope. If the tires lose traction, disengage the blades and proceed slowly straight down the slope.

  • If machine stops while going uphill, disengage blades, shift into reverse and back down slowly.

  • Do not turn on slopes unless necessary, and then, turn slowly and gradually downhill, if possible.

  • When loading or unloading this machine, do not exceed the maximum recommended operation angle of 15°.

PRODUCT SPECIFICATIONS

Gasoline Capacity
and type:
2.5 Gallons/9,46 L
Regular Unleaded

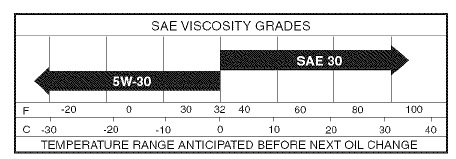

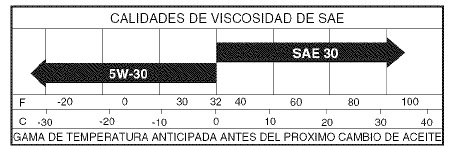

Oil Type: (API: SG-SL) SAE30(above 32°F/0°C)
SAE 5W30 (below 32°F/0°C)
Oil Capacity: W/ Filter:       56 Oz./1,65 L
W/out Filter:  48 Oz./1,4 L
Spark Plug: Champion RC12YC
(Gap: .030"/0.76 mm)
Ground Speed
(Mph/Kph):
Forward:   0 - 5.2/8,4
Reverse:    0 - 2.9/4,7
Charging
System:
3 Amps Battery
5 Amps Headlights
Battery: Amp/Hr:      28
Min. CCA:  230
Case size:    U1R

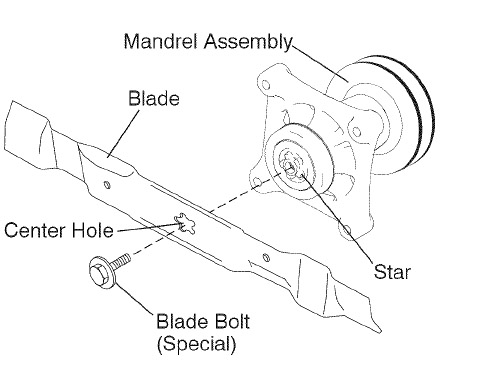

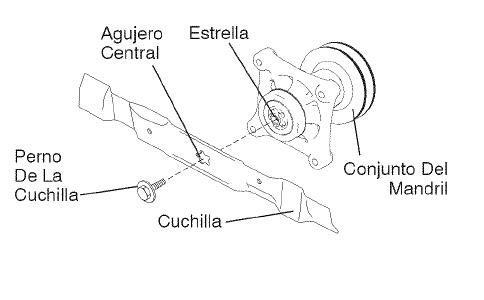

Blade Bolt Torque: 45-55 Ft. Lbs./62-75 Nm

CONGRATULATIONS on your purchase of a new tractor. It has been designed, engineered and manufactured to give you the best possible dependability and performance.

Should you experience any problem you cannot easily remedy, please contact a Sears or other qualified service center. We have competent, well-trained representatives and the proper tools to service or repair this tractor. Please read and retain this manual. The instructions will enable you to assemble and maintain your tractor properly. Always observe the “SAFETY RULES”.

CUSTOMER RESPONSIBILITIES

  • Read and observe the safety rules.

  • Follow a regular schedule in maintaining, caring for and using your tractor.

  • Follow instructions under “Maintenance” and “Storage” sections of this manual.

  • Wear proper Personal Protective Equipment (PPE) while operating this machine, including (at a minimum) sturdy footwear, eye protection, and hearing protection. Do not mow in shorts and/or open toed footwear.

  • Always let someone know you are outside mowing.

images WARNING : This tractor is equipped with an internal combustion engine and should not be used on or near any unimproved forest-covered, brush-covered or grass-covered land unless the engine’s exhaust system is equipped with a spark arrester meeting applicable local or state laws (if any). If a spark arrester is used, it should be maintained in effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California Public Resources Code). Other states may have similar laws. Federal laws apply on federal lands. A spark arrester for the muffler is available through your nearest Sears service center (See REPAIR PARTS manual).

REPAIR PROTECTION AGREEMENTS

Congratulations on making a smart purchase. Your new Craftsman® product is designed and manufactured for years of dependable operation. But like all products, it may require repair from time to time. That’s when having a Repair Protection Agreement can save you money and aggravation.
Purchase a Repair Protection Agreement now and protect yourself from unexpected hassle and expense.

Here’s what’s included in the Agreement:

  • Expert service by our 12,000 professional repair specialists.

  • Unlimited service and no charge for parts and labor on all covered repairs.

  • Product replacement if your covered product can’t be fixed.

  • Discount of 10% from regular price of service and service-related parts not covered by the agreement; also, 10% off regular price of preventive maintenance check.

  • Fast help by phone – phone support from a Sears representative on products requiring in-home repair, plus convenient repair scheduling.

Once you purchase the Agreement, a simple phone call is all that it takes for you to schedule service. You can call anytime day or night, or schedule a service appointment online.

Sears has over 12,000 professional repair specialists, who have access to over 4.5 million quality parts and accessories. That’s the kind of professionalism you can count on to help prolong the life of your new purchase for years to come. Purchase your Repair Protection Agreement today!

Some limitations and exclusions apply. For prices and additional information call 1-800-827-6655.

SEARS INSTALLATION SERVICE

For Sears professional installation of home appliances, garage door openers, water heaters, and other major home items, in the U.S.A. call 1-800-4-MY-HOME®

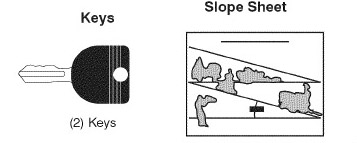

UNASSEMBLED PARTS

images


ASSEMBLY/PRE-OPERATION

Your new tractor has been assembled at the factory with the exception of those parts left unassembled for shipping purposes.

TOOLS REQUIRED FOR ASSEMBLY

A socket wrench set will make assembly easier. Standard wrench sizes are listed.

(1) 1/2" wrench   Tire pressure gauge
(2) 7/16" wrenches   Utility knife
Pliers

When right or left hand is mentioned in this manual, it means when you are in the operating position (seated behind the steering wheel).

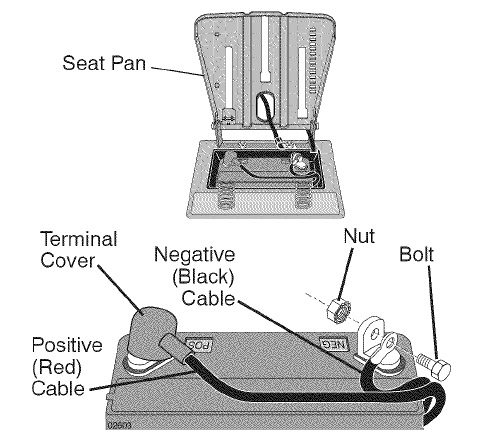

TO CHECK BATTERY

  1. Lift seat to raised position.

NOTE: If this battery is put into service after month and year indicated on label (label is located between terminals) charge battery for minimum of one hour at 6-10 amps. (See "BATTERY" in Maintenance section of this manual for charging instructions).

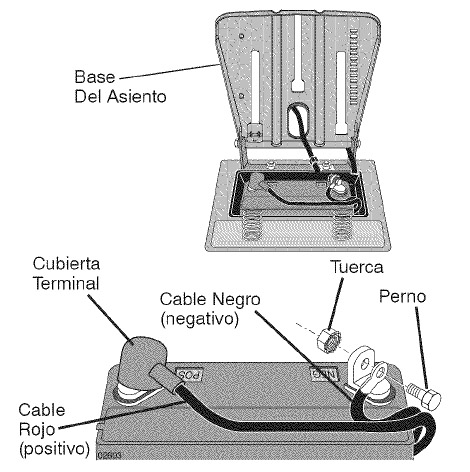

  • For battery and battery cable installation see "REPLACING BATTERY" in the "Service and Adjustments" section in this manual.

images

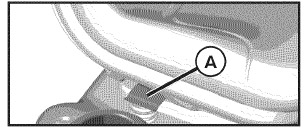

ADJUST SEAT

  1. Sit in seat.

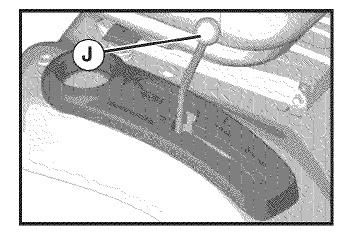

  2. Lift up adjustment lever (A) and slide seat until a comfortable position is reached which allows you to press clutch/brake pedal all the way down.

  3. Release lever to lock seat in position.

images

NOTE: You may now roll your tractor off the skid. Follow the instructions below to remove the tractor from the skid.

images WARNING: Before starting, read, understand and follow all instructions in the Operation section of this manual. Be sure tractor is in a well-ventilated area. Be sure the area in front of tractor is clear of other people and objects.

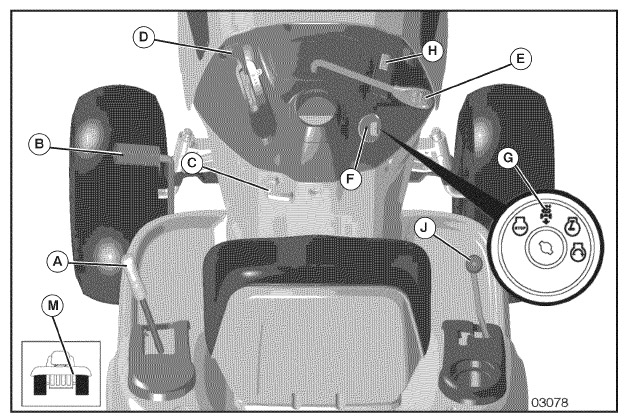

TO ROLL TRACTOR OFF SKID (See Operation section for location and function of controls)

  1. Raise attachment lift lever to its highest position.

  2. Release parking brake by depressing clutch/brake pedal.

  3. Place gearshift lever in neutral position.

  4. Roll tractor forward off skid.

  5. Remove banding holding the deflector shield up against tractor.

Continue with the instructions that follow.

CHECK TIRE PRESSURE

The tires on your tractor were overinflated at the factory for shipping purposes. Correct tire pressure is important for best cutting performance.

  • Reduce tire pressure to PSI shown on tires.

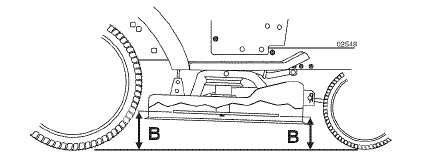

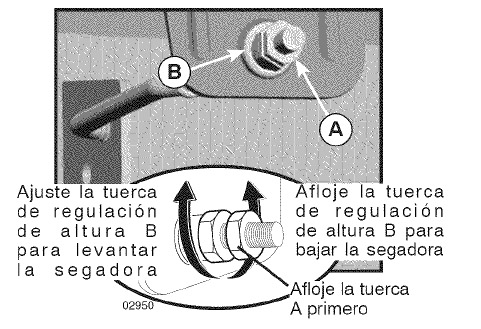

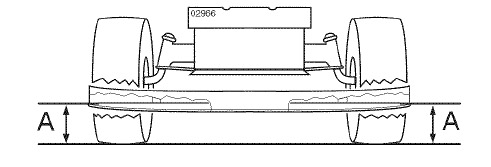

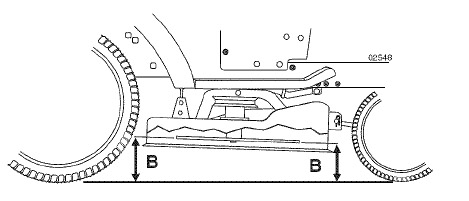

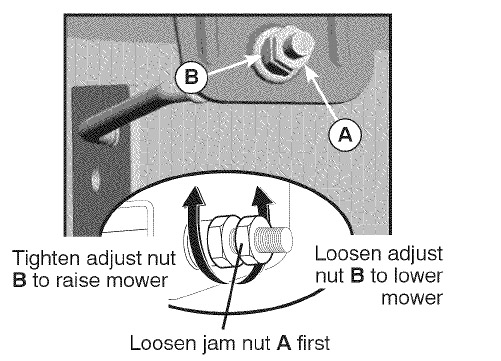

CHECK DECK LEVELNESS

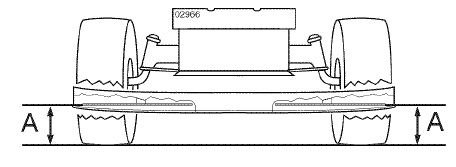

For best cutting results, mower housing should be properly leveled. See “TO LEVEL MOWER” in the Service and Adjustments section of this manual.

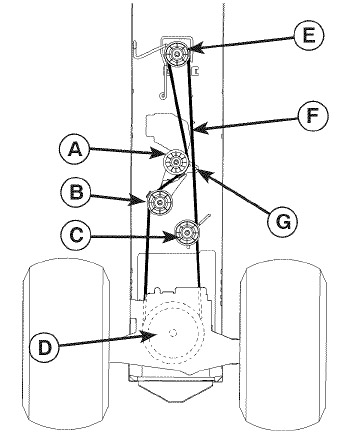

CHECK FOR PROPER POSITION OF ALL BELTS

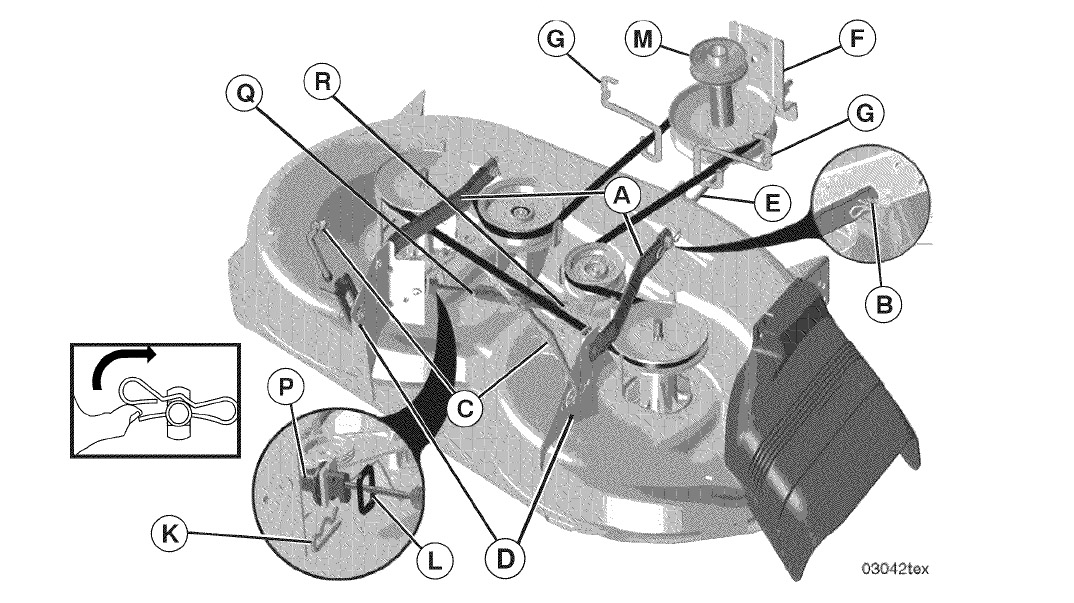

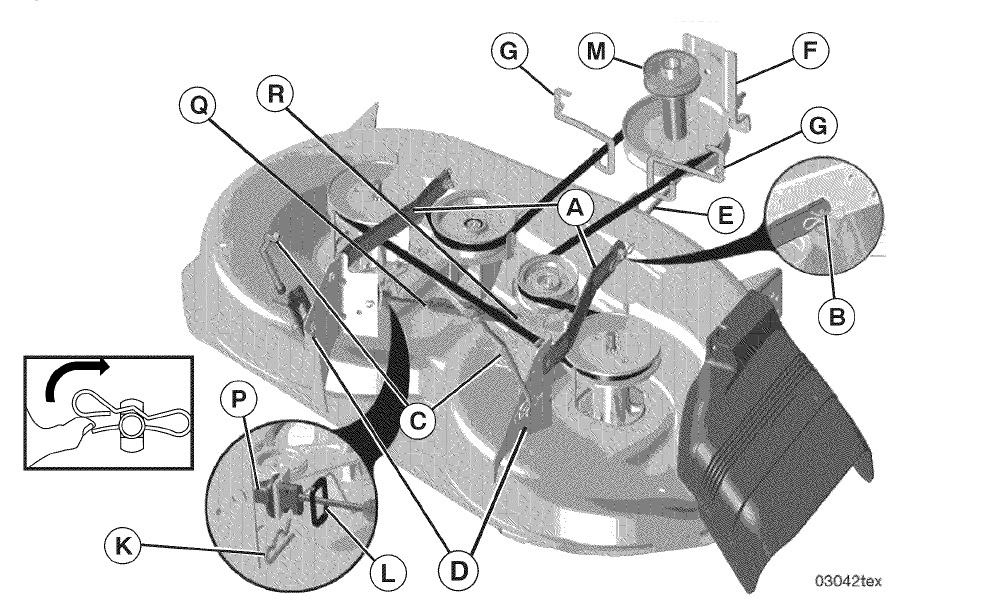

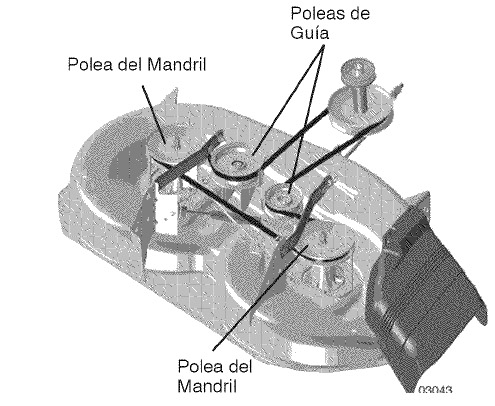

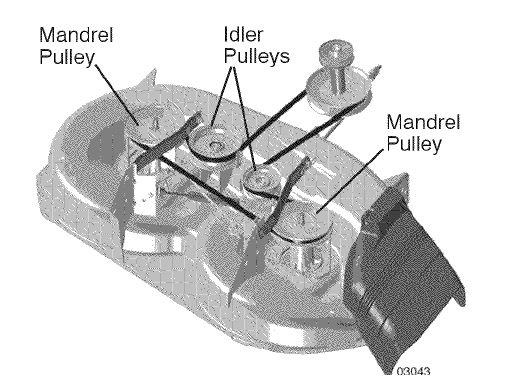

See the figures that are shown for replacing motion and mower blade drive belts in the Service and Adjustments section of this manual. Verify that the belts are routed correctly.

CHECK BRAKE SYSTEM

After you learn how to operate your tractor, check to see that the brake is operating properly. See “TO CHECK BRAKE” in the Service and Adjustments section of this manual.

images CHECKLIST

Before you operate your new tractor, we wish to assure that you receive the best performance and satisfaction from this Quality Product.

Please review the following checklist:

  • All assembly instructions have been completed.

  • No remaining loose parts in carton.

  • Battery is properly prepared and charged.

  • Seat is adjusted comfortably and tightened securely.

  • All tires are properly inflated. (For shipping purposes, the tires were overinflated at the factory).

  • Be sure mower deck is properly leveled side-to-side/front-to-rear for best cutting results. (Tires must be properly inflated for leveling).

  • Check mower and drive belts. Be sure they are routed properly around pulleys and inside all belt keepers.

  • Check wiring. See that all connections are still secure and wires are properly clamped.

  • Before driving tractor, be sure freewheel control is in “transmission engaged” position (see “TO TRANSPORT” in the Operation section of this manual).

While learning how to use your tractor, pay extra attention to the following important items:

  • Engine oil is at proper level.

  • Fuel tank is filled with fresh, clean, regular unleaded gasoline.

  • Become familiar with all controls, their location and function. Operate them before you start the engine.

  • Be sure brake system is in safe operating condition.

  • Be sure Operator Presence System and Reverse Operation System (ROS) are working properly (See the Operation and Maintenance sections in this manual).

  • It is important to purge the transmission before operating your tractor for the first time. Follow proper starting and transmission purging instructions (See “TO START ENGINE” and “PURGE TRANSMISSION” in the Operation section of this manual).

OPERATION

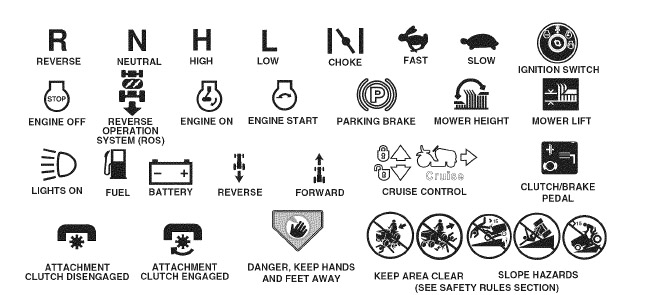

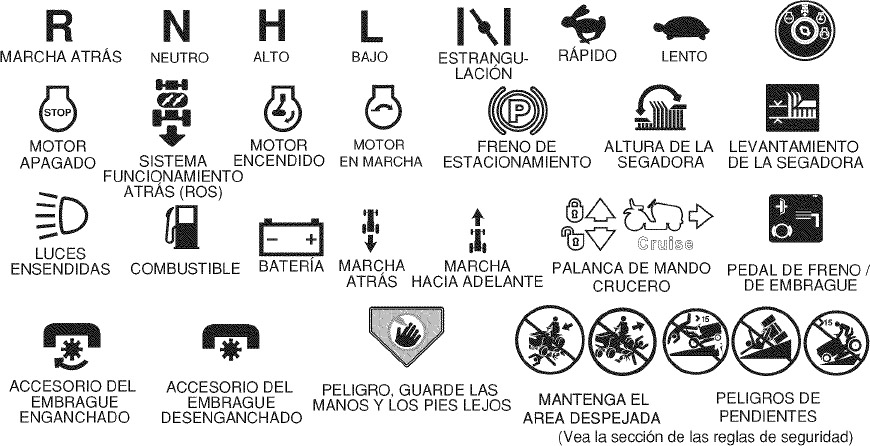

These symbols may appear on your tractor or in literature supplied with the product. Learn and understand their meaning.

images

images

images

Failure to follow instructions could result in serious injury or death. The safety alert symbol is used to identify safety information about hazards which can result in death, serious injury and/or property damage.

images

DANGER indicates a hazard which, if not avoided, will result in death or serious injury.

images

WARNING indicates a hazard which, if not avoided, could result in death or serious injury.

images

CAUTION indicates a hazard which, if not avoided, might result in minor or moderate injury.

CAUTION when used without the alert symbol, indicates a situation that could result in damage to the tractor and/or engine.

images

HOT SURFACES indicates a hazard which, if not avoided, could result in death, serious injury and/or property damage.

images

FIRE indicates a hazard which, if not avoided, could result in death, serious injury and/or property damage.

KNOW YOUR TRACTOR

READ THIS MANUAL AND SAFETY RULES BEFORE OPERATING YOUR TRACTOR

Compare the illustrations with your tractor to familiarize yourself with the locations of various controls and adjustments. Save this manual for future reference.

images


Our tractors conform to the applicable safety standards of the American National Standards Institute.


(A) ATTACHMENT LIFT LEVER - Used to raise and lower the mower or other attachments mounted to your tractor.

(B) CLUTCH/BRAKE PEDAL - Used for declutching and braking the tractor and starting the engine.

(C) PARKING BRAKE - Locks clutch/brake pedal into the brake position.

(D) THROTTLE/CHOKE CONTROL - Used for starting and controlling engine speed.

(E) ATTACHMENT CLUTCH LEVER - Used to engage the mower blades, or other attachments mounted to your tractor.

(F) IGNITION SWITCH - Used for starting and stopping the engine.

(G) REVERSE OPERATION SYSTEM (ROS) "ON" POSITION - Allows operation of mower or other powered attachment while in reverse.

(H) LIGHT SWITCH - Turns the headlights on and off.

(J) MOTION CONTROL LEVER - Selects the speed and direction of tractor.

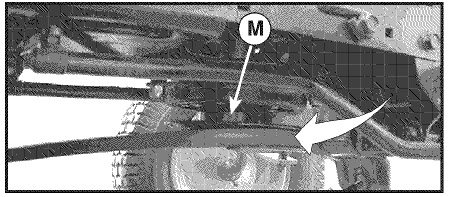

(M) FREEWHEEL CONTROL - Disengages transmission for pushing or slowly towing the tractor with the engine off.


images

The operation of any tractor can result in foreign objects thrown into the eyes, which can result in severe eye damage. Always wear safety glasses or eye shields while operating your tractor or performing any adjustments or repairs. We recommend standard safety glasses or a wide vision safety mask worn over spectacles.


HOW TO USE YOUR TRACTOR

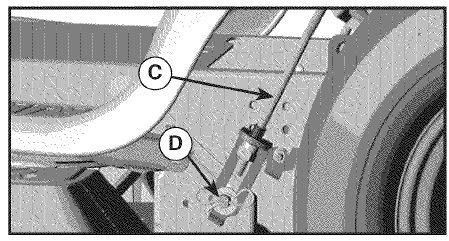

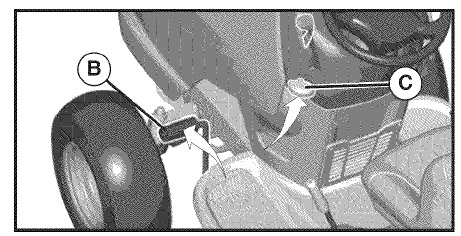

TO SET PARKING BRAKE

Your tractor is equipped with an operator presence sensing switch. When engine is running, any attempt by the operator to leave the seat without first setting the parking brake will shut off the engine.

  1. Depress clutch/brake pedal (B) all the way down and hold.

  2. Pull parking brake lever (C) up and hold, release pressure from clutch/brake pedal (B), then release parking brake lever. Pedal should remain in brake position. Ensure parking brake will hold tractor secure.

images

STOPPING

MOWER BLADES -

  • To stop mower blades, move attachment clutch control to disengaged position images.

images

GROUND DRIVE -

  • To stop ground drive, depress brake pedal all the way down.

  • Move motion control lever to neutral position.

ENGINE -

  • Move throttle control (D) between half and full speed (fast) position.

NOTE: Failure to move throttle control between half and full speed (fast) position, before stopping, may cause engine to “backfire”.

  • Turn ignition key (F) to “STOP” position and remove key. Always remove key when leaving tractor to prevent unauthorized use.

  • Never use choke to stop engine.

IMPORTANT: Leaving the ignition switch in any position other than "STOP" will cause the battery to discharge and go dead.

NOTE: Under certain conditions when tractor is standing idle with the engine running, hot engine exhaust gases may cause “browning” of grass. To eliminate this possibility, always stop engine when stopping tractor on grass areas.

images CAUTION: Always stop tractor completely, as described above, before leaving the operator's position.

TO USE THROTTLE CONTROL (D)

Always operate engine at full speed (fast).

  • Operating engine at less than full speed (fast) reduces engine's operating efficiency.

  • Full speed (fast) offers the best mower performance.

images

TO MOVE FORWARD AND BACKWARD

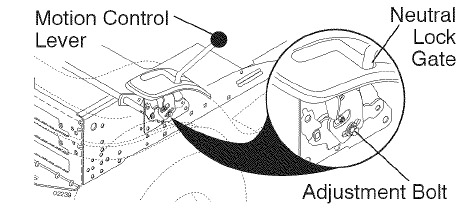

The direction and speed of movement is controlled by the motion control lever. (J)

images

  1. Start tractor with motion control lever in neutral position.

  2. Release parking brake.

  3. Slowly move motion control lever to desired position.

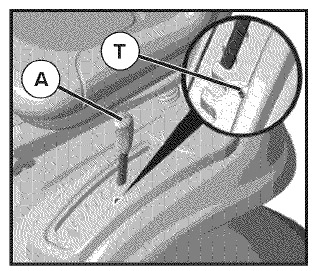

TO ADJUST MOWER CUTTING HEIGHT

The position of the attachment lift lever (A) determines the cutting height.

images

  • Put attachment lift lever in desired cutting height slot.

  • Slide pointertab (T) to desired cutting height as a reminder for next time you mow.

The cutting height range is approximately 1" to 4". The heights are measured from the ground to the blade tip with the engine not running. These heights are approximate and may vary depending upon soil conditions, height of grass and types of grass being mowed.

  • The average lawn should be cut to approximately 2-1/2" during the cool season and to over 3" during hot months. For healthier and better looking lawns, mow often and after moderate growth.

  • For best cutting performance, grass over 6" in height should be mowed twice. Make the first cut relatively high; the second to desired height.

TO ADJUST GAUGE WHEELS

Gauge wheels are properly adjusted when they are slightly off the ground when mower is at the desired cutting height in operating position. Gauge wheels then keep the deck in proper position to help prevent scalping in most terrain conditions.

NOTE: Adjust gauge wheels with tractor on a flat level surface.

  1. Adjust mower to desired cutting height (See “TO ADJUST MOWER CUTTING HEIGHT” in this section of manual).

  2. With mower in desired height of cut position, gauge wheels should be assembled so they are slightly off the ground. Install gauge wheel in appropriate hole. Tighten securely.

  3. Repeat for all, installing gauge wheel in same adjustment hole.

images

TO OPERATE MOWER

Your tractor is equipped with an operator presence sensing switch. Any attempt by the operator to leave the seat with the engine running and the attachment clutch engaged will shut off the engine. You must remain fully and centrally positioned in the seat to prevent the engine from hesitating or cutting off when operating your equipment on rough, rolling terrain or hills.

  1. Select desired height of cut with attachment lift lever.

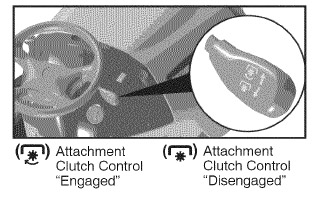

  2. Start mower blades by engaging attachment clutch control.

TO STOP MOWER BLADES

Disengage attachment clutch control.

images CAUTION: Do not operate the mower without either the entire grass catcher, on mowers so equipped, or the deflector shield (S) in place.

images

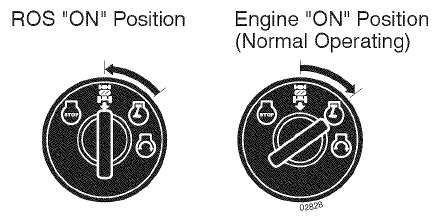

REVERSE OPERATION SYSTEM (ROS)

Your tractor is equipped with a Reverse Operation System (ROS). Any attempt by the operator to travel in the reverse direction with the attachment clutch engaged will shut off the engine unless ignition key is placed in the ROS "ON" position.

images WARNING: Backing up with the attachment clutch engaged while mowing is strongly discouraged. Turning the ROS "ON", to allow reverse operation with the attachment clutch engaged, should only be done when the operator decides it is necessary to reposition the machine with the attachment engaged. Do not mow in reverse unless absolutely necessary.

USING THE REVERSE OPERATION SYSTEM -

Only use if you are certain no children or other bystanders will enter the mowing area.

  1. Move motion control lever to neutral position.

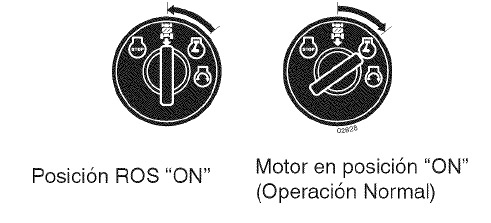

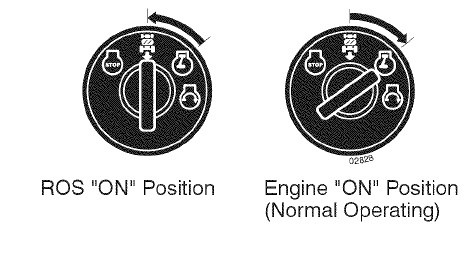

  2. With engine running, turn ignition key counterclockwise to ROS "ON" position.

  3. Look down and behind before and while backing.

  4. Slowly move motion control lever to reverse (R) position to start movement.

  5. When use of the ROS is no longer needed, turn the ignition key clockwise to engine "ON" position.

images

TO OPERATE ON HILLS

images WARNING: Do not drive up or down hills with slopes greater than 15° and do not drive across any slope. Use the slope guide provided at the back of this manual.

  • Choose the slowest speed before starting up or down hills.

  • Avoid stopping or changing speed on hills.

  • If stopping is absolutely necessary, push clutch/brake pedal quickly to brake position and engage parking brake.

  • Move motion control lever to neutral position.

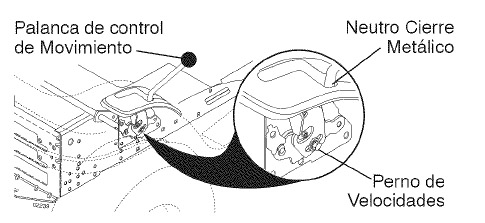

IMPORTANT: The motion control lever does not return to neutral position when the clutch/ brake pedal is depressed.

  • To restart movement, slowly release parking brake and clutch/brake pedal.

  • Slowly move motion control lever to slowest setting.

  • Make all turns slowly.

TO TRANSPORT

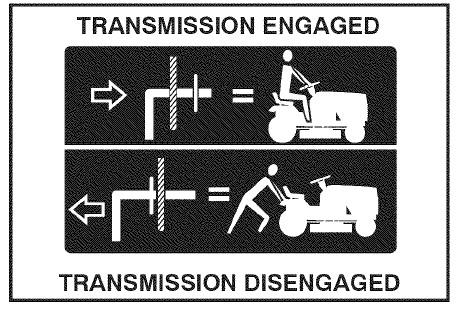

When pushing or towing your tractor, Ensure to disengage transmission by placing freewheel control in freewheeling position. Freewheel control is located at the rear drawbar of tractor.

  1. Raise attachment lift lever to its highest position.

  2. Pull freewheel control out and into the slot and release so it is held in the disengaged position.

  • Do not push or tow tractor at more than two (2) MPH.

  • To re-engage transmission, reverse above procedure.

images

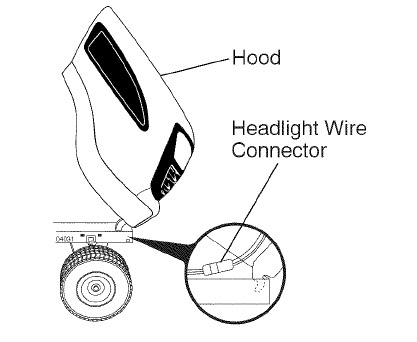

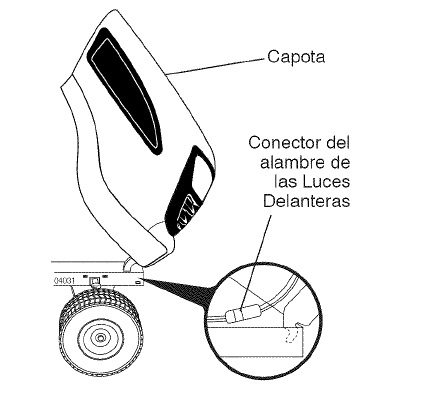

NOTE: To protect hood from damage when transporting your tractor on a truck or a trailer, Ensure hood is closed and secured to tractor. Use an appropriate means of tying hood to tractor (rope, cord, etc.).

TOWING CARTS AND OTHER ATTACHMENTS

Tow only the attachments that are recommended by and comply with specifications of the manufacturer of your tractor. Use common sense when towing. Too heavy of a load, while on a slope, is dangerous. Tires can lose traction with the ground and cause you to lose control of your tractor.

BEFORE STARTING THE ENGINE

CHECK ENGINE OIL LEVEL

The engine in your tractor has been shipped, from the factory, already filled with summer weight oil.

  1. Check engine oil with tractor on level ground.

  2. Remove oil fill cap/dipstick and wipe clean, reinsert the dipstick and screw cap tight, wait for a few seconds, remove and read oil level. If necessary, add oil until “FULL" mark on dipstick is reached. Do not overfill.

  • For cold weather operation you should change oil for easier starting (See the oil viscosity chart in the Maintenance section of this manual).

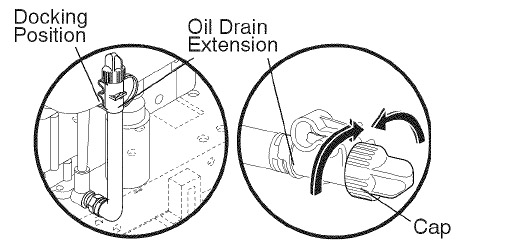

  • To change engine oil, seethe Maintenance section in this manual.

ADD GASOLINE

  • Fill fuel tank to bottom of filler neck. Do not overfill. Use fresh, clean, regular unleaded gasoline with a minimum of 87 octane. (Use of leaded gasoline will increase carbon and lead oxide deposits and reduce valve life). Do not mix oil with gasoline. Purchase fuel in quantities that can be used within 30 days to ensure fuel freshness.

images CAUTION: Wipe off any spilled oil or fuel. Do not store, spill or use gasoline near an open flame.

IMPORTANT: When operating in temperatures below 32°F(0°C), use fresh, clean winter grade gasoline to help ensure good cold weather starting.

CAUTION: Alcohol blended fuels (called gasohol or using ethanol or methanol) can attract moisture which leads to separation and formation of acids during storage. Acidic gas can damage the fuel system of an engine while in storage. To avoid engine problems, the fuel system should be emptied before storage of 30 days or longer. Drain the gas tank, start the engine and let it run until the fuel lines and carburetor are empty. Use fresh fuel next season. See Storage Instructions for additional information. Never use engine or carburetor cleaner products in the fuel tank or permanent damage may occur.

TO START ENGINE

When starting the engine for the first time or if the engine has run out of fuel, it will take extra cranking time to move fuel from the tank to the engine.

  1. Ensure freewheel control is in the transmission engaged position.

  2. Sit on seat in operating position, depress clutch/brake pedal and set parking brake.

  3. Place motion control lever in neutral position.

  4. Move attachment clutch to disengaged position.

  5. Move throttle control to choke position.

NOTE: Before starting, read the warm and cold starting procedures below.

  1. Insert key into ignition and turn key clockwise to start position and release key as soon as engine starts. Do not run starter continuously for more than fifteen seconds per minute. If the engine does not start after several attempts, move throttle control to fast position, wait a few minutes and try again. If engine still does not start, move the throttle control back to the choke position and retry.

WARM WEATHER STARTING
(50°F/10°C and above)

  1. When engine starts, move the throttle control to the fast position.
  • The attachments and ground drive can now be used. If the engine does not accept the load, restart the engine and allow it to warm up for one minute using the choke as described above.

COLD WEATHER STARTING
(50°F/10°C and below)

  1. When engine starts, leave throttle control in choke position until engine warms up and begins to run roughly. Once rough running begins, immediately move the throttle control to the fast position. Engine warm-up may take from several seconds to several minutes (the colder the temperature, the longer the warm-up).

AUTOMATIC TRANSMISSION WARM UP

Before driving the unit in cold weather, the transmission should be warmed up as follows:

  1. Ensure the tractor is on level ground.

  2. Place the motion control lever in neutral. Release the parking brake and let the clutch/brake slowly return to operating position.

  3. Allow one minute for transmission to warm up. This can be done during the engine warm up period.

  • The attachments can also be used during the engine warm-up period after the transmission has been warmed up.

NOTE: If at a high altitude (above 3000 feet) or in cold temperatures (below 32°F/0°C) the carburetor fuel mixture may need to be adjusted for best engine performance (see “TO ADJUST CARBURETOR” in the Service and Adjustments section of this manual).

PURGE TRANSMISSION

images CAUTION: Never engage or disengage freewheel lever while the engine is running.

To ensure proper operation and performance, it is recommended that the transmission be purged before operating tractor for the first time. This procedure will remove any trapped air inside the transmission which may have developed during shipping of your tractor.
IMPORTANT: Should your transmission require removal for service or replacement, it should be purged after reinstallation before operating the tractor.

  1. Place tractor safely on a level surface - that is clear of objects and open - with engine off and parking brake set.

  2. Disengage transmission by placing freewheel control in disengaged position (See “TO TRANSPORT” in this section of manual).

  3. Sitting in the tractor seat, start engine. After the engine is running, move throttle control to slow position. With motion control lever in neutral position, slowly disengage clutch/brake pedal.

images CAUTION: At any time, during step 4, there may be movement of the drive wheels.

  1. Move motion control lever to full forward position and hold for five (5) seconds. Move lever to full reverse position and hold for five (5) seconds. Repeat this procedure three (3) times.

  2. Move motion control lever to neutral position. Shutoff engine and set parking brake.

  3. Engage transmission by placing free-wheel control in engaged position (See “TO TRANSPORT” in this section of manual).

  4. Sitting in the tractor seat, start engine. After the engine is running, move throttle control to half (1/2) speed. With motion control lever in neutral position, slowly disengage clutch/brake pedal.

  5. Slowly move motion control lever forward, after the tractor moves approximately five (5) feet, slowly move motion control lever to reverse position. After the tractor moves approximately five (5) feet return the motion control lever to the neutral position. Repeat this procedure with the motion control lever three (3) times.

Your transmission is now purged and now ready for normal operation.

MOWING TIPS

  • Tire chains cannot be used when the mower housing is attached to tractor.

  • Mower should be properly leveled for best mowing performance. See “TO LEVEL MOWER HOUSING” in the Service and Adjustments section of this manual.

  • The left hand side of mower should be used for trimming.

  • Drive so that clippings are discharged onto the area that has already been cut. Have the cut area to the right of the tractor. This will result in a more even distribution of clippings and more uniform cutting.

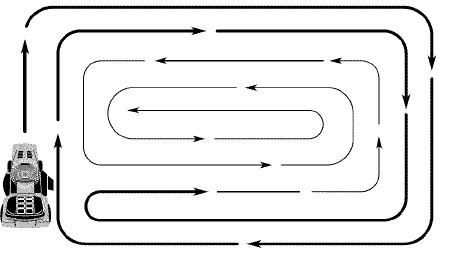

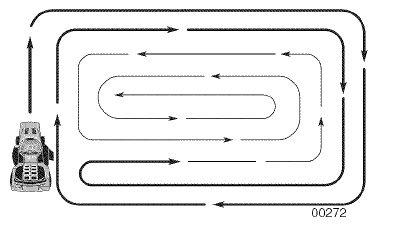

  • When mowing large areas, start by turning to the right so that clippings will discharge away from shrubs, fences, driveways, etc. After one or two rounds, mow in the opposite direction making left hand turns until finished.

images

  • If grass is extremely tall, it should be mowed twice to reduce load and possible fire hazard from dried clippings. Make first cut relatively high; the second to the desired height.

  • Do not mow grass when it is wet. Wet grass will plug mower and leave undesirable clumps. Allow grass to dry before mowing.

  • Always operate engine at full throttle when mowing to ensure better mowing performance and proper discharge of material. Regulate ground speed by selecting a low enough speed to give the mower cutting performance as well as the quality of cut desired.

  • When operating attachments, select a ground speed that will suit the terrain and give best performance of the attachment being used.

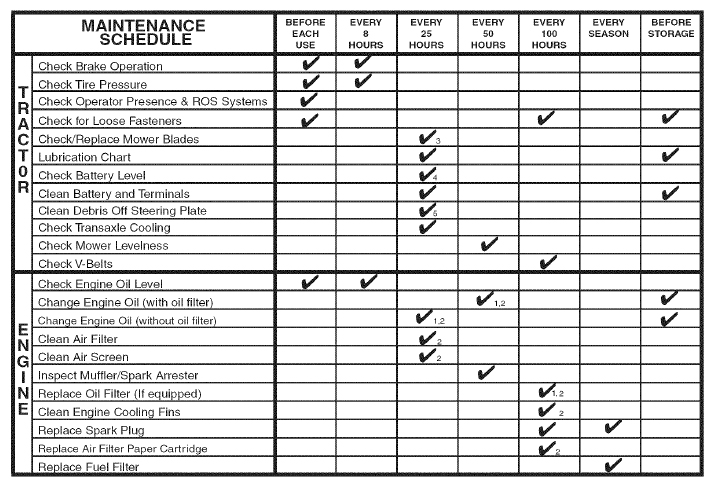

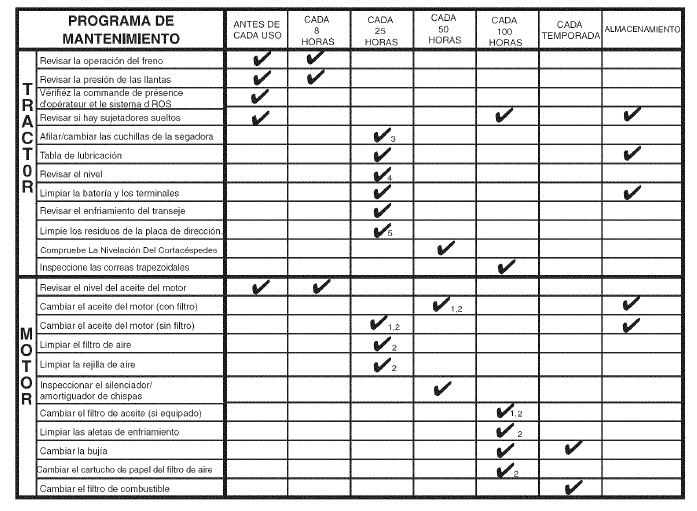

MAINTENANCE

figure

1 - Change more often when operating under a heavy load or in high ambient temperatures.

2 - Service more often when operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Not required if equipped with maintenance-free battery.

5 - See Cleaning in Maintenance Section.

GENERAL RECOMMENDATIONS

The warranty on this tractor does not cover items that have been subjected to operator abuse or negligence. To receive full value from the warranty, operator must maintain tractor as instructed in this manual.
Some adjustments will need to be made periodically to properly maintain your tractor. At least once a season, check to see if you should make any of the adjustments described in the Service and Adjustments section of this manual.

  • At least once a year you should replace the spark plug, clean or replace air filter, and check blades and belts for wear. A new spark plug and clean air filter assure proper air-fuel mixture and help your engine run better and last longer.

BEFORE EACH USE

  1. Check engine oil level.

  2. Check brake operation.

  3. Check tire pressure.

  4. Check operator presence and ROS systems for proper operation.

  5. Check for loose fasteners.

images

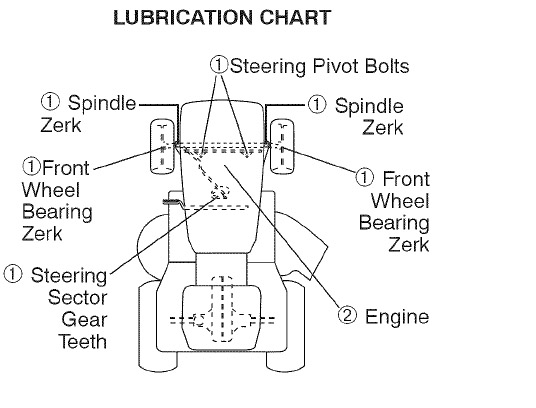

➀ General Purpose Grease

➁ Refer to Maintenance “ENGINE” Section

IMPORTANT: Do not oil or grease the pivot points which have special nylon bearings. Viscous lubricants will attract dust and dirt that will shorten the life of the self-lubricating bearings. If you feel they must be lubricated, use only a dry, powdered graphite type lubricant sparingly.

TRACTOR

Always observe safety rules when performing any maintenance.

BRAKE OPERATION

If tractor requires more than five (5) feet to stop at highest speed in highest gear on a level, dry concrete or paved surface, then brake must be serviced. (See “TO CHECK BRAKE” in the Service and Adjustments section of this manual).

TIRES

  • Maintain proper air pressure in all tires (See the sides of tires for proper PSI).

  • Keep tires free of gasoline, oil, or insect control chemicals which can harm rubber.

  • Avoid stumps, stones, deep ruts, sharp objects and other hazards that may cause tire damage.

NOTE: To seal tire punctures and prevent flat tires due to slow leaks, tire sealant may be purchased from your local parts dealer. Tire sealant also prevents tire dry rot and corrosion.

OPERATOR PRESENCE SYSTEM AND REVERSE OPERATION SYSTEM (ROS)

Ensure operator presence and reverse operation systems are working properly. If your tractor does not function as described, repair the problem immediately.

  • The engine should not start unless the brake pedal is fully depressed, and the attachment clutch control is in the disengaged position.

CHECK OPERATOR PRESENCE SYSTEM

  • When the engine is running, any attempt by the operator to leave the seat without first setting the parking brake should shut off the engine.

  • When the engine is running and the attachment clutch is engaged, any attempt by the operator to leave the seat should shut off the engine.

  • The attachment clutch should never operate unless the operator is in the seat.

images

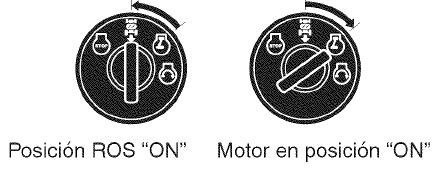

CHECK REVERSE OPERATION (ROS) SYSTEM

  • When the engine is running with the ignition switch in the engine "ON" position and the attachment clutch engaged, any attempt by the operator to drive in reverse should shut off the engine.

  • When the engine is running with the ignition switch in the ROS "ON" position and the attachment clutch engaged, any attempt by the operator to drive in reverse should NOT shut off the engine.

BLADE CARE

For best results mower blades must be sharp. Replace worn, bent or damaged blades.

images CAUTION: Use only a replacement blade approved by the manufacturer of your tractor. Using a blade not approved by the manufacturer of your tractor is hazardous, could damage your tractor and void your warranty.

BLADE REMOVAL

  1. Raise mower to highest position to allow access to blades.

NOTE: Protect your hands with gloves and/ or wrap blade with heavy cloth.

  1. Remove blade bolt by turning counter-clockwise.

  2. Install new blade with stamped "GRASS SIDE" facing the ground.

IMPORTANT: To ensure proper assembly, center hole in blade must align with star on mandrel assembly.

  1. Install and tighten blade bolt securely (45-55 Ft. Lbs. torque/62-75 Nm).

IMPORTANT: Special blade bolt is heat treated.

images

BATTERY

Your tractor has a battery charging system which is sufficient for normal use. However, periodic charging of the battery with an automotive charger will extend its life.

  • Keep battery and terminals clean.

  • Keep battery bolts tight.

  • Keep small vent holes open.

  • Recharge at 6-10 amperes for 1 hour.

NOTE: The original equipment battery on your tractor is maintenance free. Do not attempt to open or remove caps or covers. Adding or checking level of electrolyte is not necessary.

TO CLEAN BATTERY AND TERMINALS
Corrosion and dirt on the battery and terminals can cause the battery to “leak” power.

  1. Disconnect BLACK battery cable first then RED battery cable and remove battery from tractor.

  2. Rinse the battery with plain water and dry.

  3. Clean terminals and battery cable ends with wire brush until bright.

  4. Coat terminals with grease or petroleum jelly.

  5. Reinstall battery (See “REPLACING BATTERY" in the SERVICE AND ADJUSTMENTS section of this manual).

V-BELTS

Check V-belts for deterioration and wear after 100 hours of operation and replace if necessary. The belts are not adjustable. Replace belts if they begin to slip from wear.

TRANSAXLE COOLING

The transmission fan and cooling fins should be kept clean to ensure proper cooling.

Do not attempt to clean fan or transmission while engine is running or while the transmission is hot. To prevent possible damage to seals, do not use high pressure water or steam to clean transaxle.

  • Inspect cooling fan to Ensure fan blades are intact and clean.

  • Inspect cooling fins for dirt, grass clippings and other materials. To prevent damage to seals, do not use compressed air or high pressure sprayer to clean cooling fins.

TRANSAXLE PUMP FLUID

The transaxle was sealed at the factory and fluid maintenance is not required for the life of the transaxle. Should the transaxle ever leak or require servicing, contact your nearest Sears or other qualified service center.

ENGINE

LUBRICATION

Only use high quality detergent oil rated with API service classification SG-SL. Select the oil’s SAE viscosity grade according to your expected operating temperature.

images

NOTE: Although multi-viscosity oils (5W30, 10W30 etc.) improve starting in cold weather, they will result in increased oil consumption when used above 32°F/0°C. Check your engine oil level more frequently to avoid possible engine damage from running low on oil. Change the oil after every 50 hours of operation or at least once a year if the tractor is not used for 50 hours in one year.

Check the crankcase oil level before starting the engine and after each eight (8) hours of operation. Tighten oil fill cap/dipstick securely each time you check the oil level.

TO CHANGE ENGINE OIL

Determine temperature range expected before oil change. All oil must meet API service classification SG-SL.

  • Be sure tractor is on level surface.

  • Oil will drain more freely when warm.

  • Catch oil in a suitable container.

  1. Remove oil fill cap/dipstick. Be careful not to allow dirt to enter the engine when changing oil.

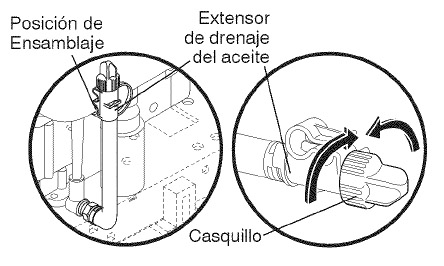

  2. Slide oil drain extension from the docking position on the engine blower housing and extend outward from engine.

images

  1. To open, twist cap counter-clockwise

  2. After oil is drained completely, replace cap and twist clockwise until it stops.

  3. Re-attach oil drain extension to engine blower housing.

  4. Refill engine with oil through oil fill dipstick tube. Pour slowly. Do not overfill. For approximate capacity see “PRODUCT SPECIFICATIONS” section of this manual.

  5. Use gauge on oil fill cap/dipstick for checking level. For accurate reading, tighten dipstick cap securely onto the tube before removing dipstick. Keep oil at “FULL" line on dipstick. Tighten cap onto the tube securely when finished.

ENGINE OIL FILTER

Replace the engine oil filter every season or every other oil change if the tractor is used more than 100 hours in one year.

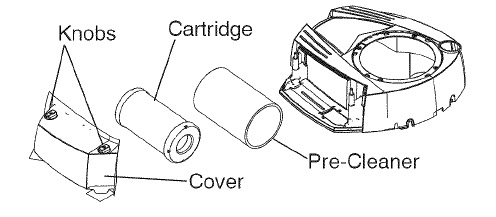

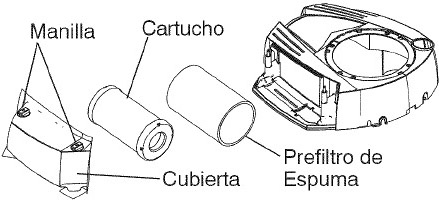

AIR FILTER

Your engine will not run properly using a dirty air filter. Service paper cartridge every 100 hours of operation or every season, whichever occurs first.
Service air cleaner more often under dusty conditions.

  1. Remove cover.

  2. Carefully remove air filter cartridge and pre-cleaner from base.

  3. Clean base carefully to prevent debris from falling into carburetor.

images

NOTE: If very dirty or damaged, replace cartridge.

  1. Place new pre-cleaner and cartridge firmly in base.

  2. Replace cover.

IMPORTANT: Petroleum solvents, such as kerosene, are not to be used to clean the cartridge. They may cause deterioration of the cartridge. Do not oil cartridge. Do not use pressurized air to clean cartridge.

CLEAN AIR SCREEN

Air screen must be kept free of dirt and chaff to prevent engine damage from overheating. Clean with a wire brush or compressed air to remove dirt and stubborn dried gum fibers.

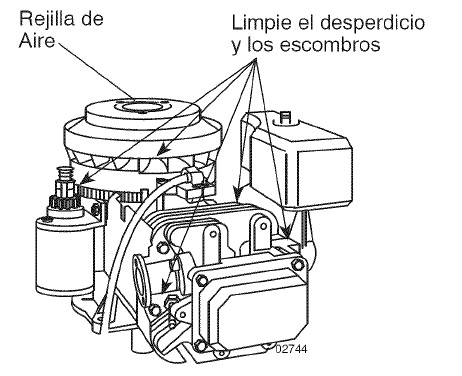

ENGINE COOLING SYSTEM

Debris may clog the engine’s air cooling system. Remove blower housing and clean area shown to prevent overheating and engine damage.

images

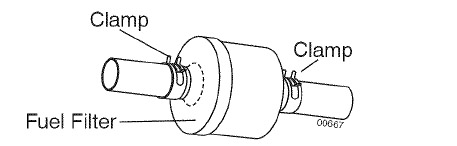

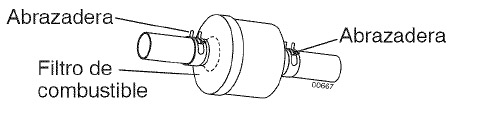

IN-LINE FUEL FILTER

The fuel filter should be replaced once each season. If fuel filter becomes clogged, obstructing fuel flow to carburetor, replacement is required.

  1. With engine cool, remove filter and plug fuel line sections.

  2. Place new fuel filter in position in fuel line with arrow pointing towards carburetor.

  3. Be sure there are no fuel line leaks and clamps are properly positioned.

  4. Immediately wipe up any spilled gasoline.

images

MUFFLER

Inspect and replace corroded muffler and spark arrester (if equipped) as it could create a fire hazard and/or damage.

SPARK PLUG(S)

Replace spark plug(s) at the beginning of each mowing season or after every 100 hours of operation, whichever occurs first. Spark plug type and gap setting are shown in “PRODUCT SPECIFICATIONS” section of this manual.

CLEANING

  • Clean engine, battery, seat, finish, etc. of all foreign matter.

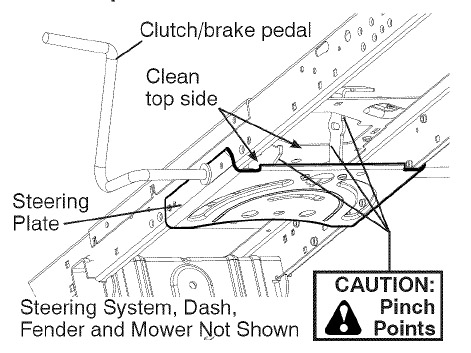

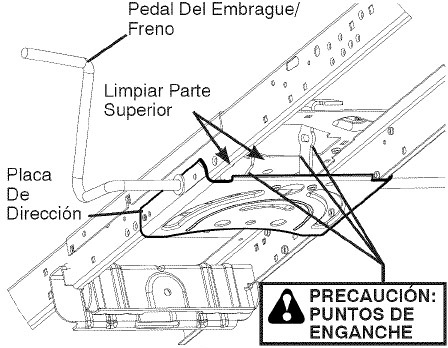

  • Clean debris from steering plate.
    Debris can restrict clutch/brake pedal shaft movement, causing belt slip and loss of drive.

images CAUTION: Avoid all pinch points and movable parts

images

  • Keep finished surfaces and wheels free of all gasoline, oil, etc.

  • Protect painted surfaces with automotive type wax.

We do not recommend using a garden hose or pressure washer to clean your tractor unless the engine and transmission are covered to keep water out. Water in engine or transmission will shorten the useful life of your tractor. Use compressed air or a leaf blower to remove grass, leaves and trash from tractor and mower.

DECK WASHOUT PORT

Your tractor’s deck is equipped with a washout port on its surface as part of its deck wash system. It should be utilized after each use.

  1. Drive the tractor to a level, clear spot on your lawn, near enough to a water spigot for your garden hose to reach.

IMPORTANT: Make certain the tractor’s discharge chute is directed AWAY from your house, garage, parked cars, etc. Remove bagger chute or mulch cover if attached.

  1. Make sure the attachment clutch control is in the “DISENGAGED” position, set the parking brake, and stop the engine.

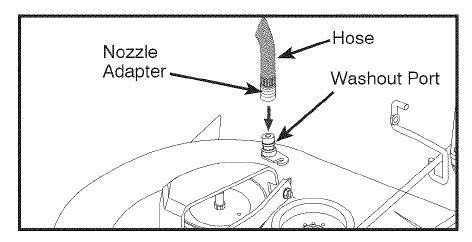

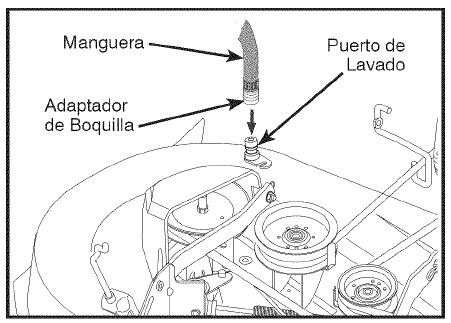

  2. Thread the nozzle adapter (packaged with your tractor’s Operator’s Manual) onto the end of your garden hose.

  3. Pull back the lock collar of the nozzle adapter and push the adapter onto the deck washout port at the left end of the mower deck. Release the lock collar to lock the adapter on the nozzle.

images

IMPORTANT: Tug hose ensuring connection is secure.

  1. Turn the water on.

  2. While sitting in the operator’s position on the tractor, re-start the engine and place the throttle lever in the Fast images position.

IMPORTANT: Recheck the area making certain the area is clear.

  1. Move the tractor’s attachment clutch control to the “ENGAGED” position. Remain in the operator’s position with the cutting deck engaged until the deck is cleaned.

  2. Move the tractor’s attachment clutch control to the “DISENGAGED” position. Turn the ignition key to the STOP position to turn the tractor’s engine off. Turn the water off.

  3. Pull back the lock collar of the nozzle adapter to disconnect the adapter from the nozzle washout port.

  4. Move the tractor to a dry area, preferably a concrete or paved area. Place the attachment clutch control in the “ENGAGED” position to remove excess water and to help dry before putting the tractor away.

images WARNING: A broken or missing washout fitting could expose you or others to thrown objects from contact with the blade.

  • Replace broken or missing washout fitting immediately, prior to using mower again.

  • Plug any holes in mower with bolts and locknuts.


SERVICE AND ADJUSTMENTS

images WARNING: TO AVOID SERIOUS INJURY, BEFORE PERFORMING ANY SERVICE OR ADJUSTMENTS:

  1. Depress clutch/brake pedal fully and set parking brake.

  2. Place motion control lever in neutral position.

  3. Place attachment clutch in “DISENGAGED” position.

  4. Turn ignition key to “STOP” and remove key.

  5. Ensure the blades and all moving parts have completely stopped.

  6. Disconnect spark plug wire from spark plug and place wire where it cannot come in contact with plug.

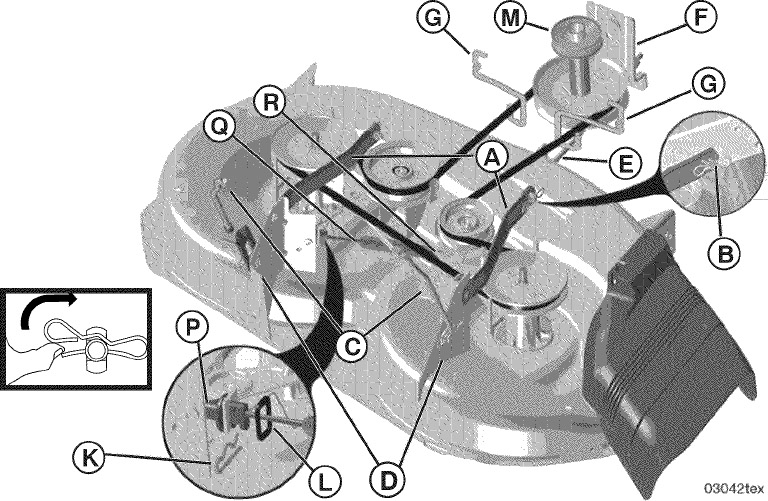

TO REMOVE MOWER

  1. Place attachment clutch in “DISENGAGED” position.

  2. Lower attachment lift lever to its lowest position.

  3. Roll belt off engine pulley (M) and belt keepers (G).

  4. Remove retainer spring (K), slide collar (L) off and push housing guide (P) out of bracket.

  5. Remove clutch cable spring (Q) from idler arm (R).

  6. Disconnect front link (E) from mower - remove retainer spring and washer.

  7. Go to either side of mower and disconnect mower suspension arm (A) from chassis pin (B) and rear lift link (C) from rear mower bracket (D) - remove retainer springs and washers.

images CAUTION: After rear lift links are disconnected, the attachment lift lever will be spring loaded. Have a tight grip on lift lever when changing position of the lever.

  1. Slide mower out from under right side of tractor.

IMPORTANT: If an attachment other than the mower is to be mounted on the tractor, remove the front link (E) and rear lift links (C) from tractor and hook the clutch spring (Q) into the cable guide on front edge of lower dash.

TO INSTALL MOWER

Ensure tractor is on level surface and engage parking brake.

  1. Lower attachment lift lever to its lowest position.

images CAUTION: Lift lever is spring loaded. Have a tight grip on lift lever, lower it slowly and engage in lowest position.

NOTE: Ensure mower side suspension arms (A) are pointing forward before sliding mower under tractor.

  1. Slide mower under tractor until it is centered under tractor.

images

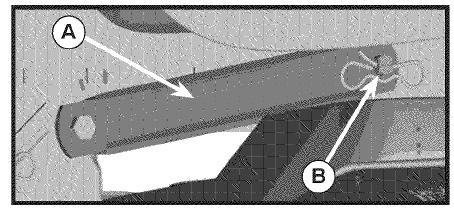

  1. ATTACH MOWER SIDE SUSPENSION ARMS (A) TO CHASSIS - Position hole in arm over pin (B) on outside of tractor chassis and secure with retainer spring.

  2. Repeat on opposite side of tractor.

images

  1. ATTACH REAR LIFT LINKS (C) - Lift rear corner of mower and position slot in link assembly over pin (D) on rear mower bracket and secure with washer and retainer spring.

images

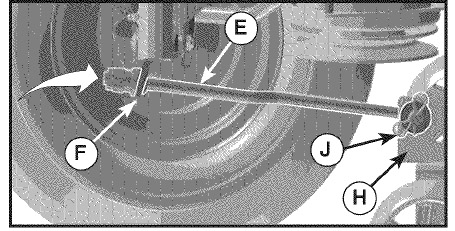

  1. ATTACH FRONT LINK (E) - Work from left side of tractor. Insert rod end of link assembly through front hole in tractor front suspension bracket (F).

  2. Insert end of link (E) into hole in front mower bracket (H) and secure with washer and retainer spring (J).

images

  1. Hook end of clutch cable spring (Q) into hole in idler arm (R).

  2. Push clutch cable housing guide (P) into bracket, slide collar (L) onto guide and secure with retainer spring (K).

  3. Install belt onto engine pulley (M) and belt keepers (G).

images

IMPORTANT: Check belt for proper routing in all mower pulley grooves.

  1. Raise attachment lift lever to highest position.

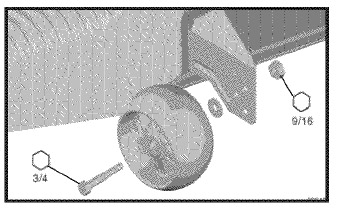

  2. If necessary, adjust gauge wheels before operating mower as shown in the Operation section of this manual.

images

TO LEVEL MOWER

Make sure tires are properly inflated to the PSI shown on tires. If tires are over or under inflated, it may affect the appearance of your lawn and lead you to think the mower is not adjusted properly.

VISUAL SIDE-TO-SIDE ADJUSTMENT

  1. With all tires properly inflated and if your lawn appears unevenly cut, determine which side of mower is cutting lower.

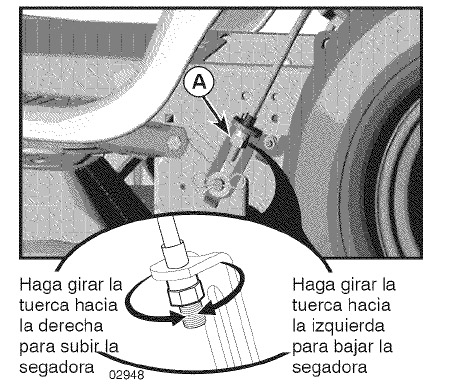

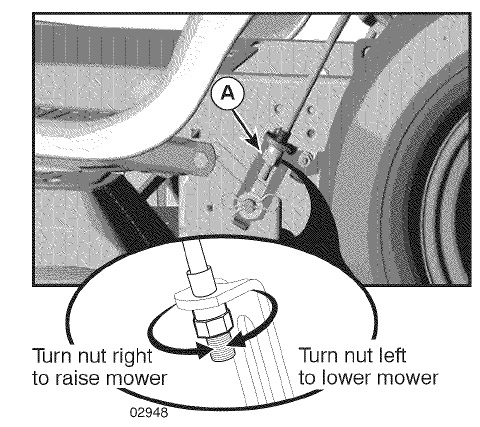

  2. With a 3/4" or adjustable wrench, turn lift link adjustment nut (A) to the left to lower LH side of mower, or, to the right to raise LH side of mower.

NOTE: Each full turn of adjustment nut will change mower height about 3/16".

images

  1. Test your adjustment by mowing some uncut grass and visually checking the appearance. Readjust, if necessary, until you are satisfied with the results.

PRECISION SIDE-TO-SIDE ADJUSTMENT

  1. With all tires properly inflated, park tractor on level ground or driveway.

images CAUTION: Blades are sharp. Protect your hands with gloves and/or wrap blade with heavy cloth.

  1. Raise mower to its highest position.

  2. At both sides of mower, position blade at side and measure the distance (A) from bottom edge of blade to the ground. The distance should be the same on both sides.

  3. If adjustment is necessary, see step 2 in Visual Adjustment instructions above.

  4. Recheck measurements, adjust if necessary until both sides are equal.

images

FRONT-TO-BACK ADJUSTMENT

IMPORTANT: Deck must be level side-to-side.

To obtain the best cutting results, the mower blades should be adjusted so the front tip is 1/8" to 1/2" lower than the rear tip when the mower is in its highest position.

images CAUTION: Blades are sharp. Protect your hands with gloves and/or wrap blade with heavy cloth.

  • Raise mower to highest position.

  • Position any blade so the tip is pointing straight forward. Measure distance (B) to the ground at front and rear tip of the blade.

  • If front tip of blade is not 1/8" to 1/2" lower than the rear tip, go to the front of tractor.

  • With an 11/16" or adjustable wrench, loosen jam nut A several turns to clear adjustment nut B.

images

  • With a 3/4" or adjustable wrench, turn front link adjustment nut (B) clockwise (tighten) to raise the front of mower, or, counterclockwise (loosen) to lower the front mower.

images

NOTE: Each full turn of the adjustment nut will change mower height about 1/8".

  • Recheck measurements, adjust if necessary until front tip of blade is 1/8" to 1/2" lower than the rear tip.

  • Hold adjustment nut in position with wrench and tighten jam nut securely against adjustment nut.

TO REPLACE MOWER BLADE DRIVE BELT

The mower blade drive belt may be replaced without tools. Park the tractor on level surface. Engage parking brake.

BELT REMOVAL -

  1. Remove mower from tractor (See “TO REMOVE MOWER” in this section of manual).

  2. Work belt off both mandrel pulleys and idler pulleys.

  3. Pull belt away from mower.

BELT INSTALLATION -

  1. Work belt around both mandrel pulleys and idler pulleys

  2. Ensure belt is in all pulley grooves and inside all belt guides.

  3. Install mower (See “To Install Mower” in this section of this manual).

images

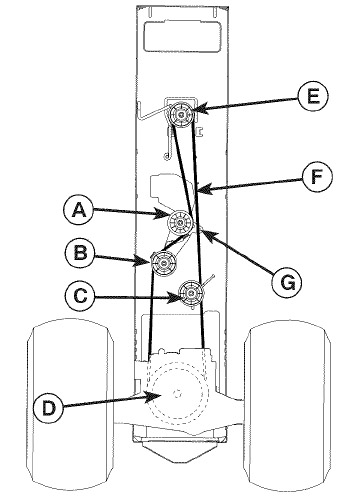

TO REPLACE MOTION DRIVE BELT

Park the tractor on level surface. Engage parking brake. For assistance, there is a belt installation guide decal on bottom side of left footrest.

BELT REMOVAL -

  1. Remove mower (See “TO REMOVE MOWER” in this section of manual).

NOTE: Observe entire motion drive belt and position of all belt guides and keepers.

  1. Remove belt from stationary idler (A) and clutching idler (B).

  2. Remove belt from centerspan idler (C).

  3. Pull belt slack toward rear of tractor. Carefully remove belt upwards from transmission input pulley and over cooling fan blades (D).

  4. Remove belt downward from engine pulley (E).

  5. Slide belt toward rear of tractor, off the steering plate (F) and remove from tractor.

BELT INSTALLATION -

  1. Install new belt from tractor rear to front, over the steering plate (F) and above clutch brake pedal shaft (G).

  2. Pull belt toward front of tractor and roll belt onto engine pulley (E).

  3. Pull belt toward rear of tractor. Carefully work belt down around transmission cooling fan and onto the input pulley (D). Ensure belt is inside the belt keeper.

  4. Install belt on centerspan idler (C).

  5. Install belt through stationary idler (A) and clutching idler (B).

  6. Ensure belt is in all pulley grooves and inside all belt guides and keepers.

  7. Install mower (See “TO INSTALL MOWER” in this section of manual).

images

TO CHECK BRAKE

If tractor requires more than five (5) feet to stop at highest speed in highest gear on a level, dry concrete or paved surface, then brake must be serviced.
You may also check brake by:

  1. Park tractor on a level, dry concrete or paved surface, depress brake pedal all the way down and engage parking brake.

  2. Disengage transmission by placing freewheel control in “transmission disengaged” position. Pull freewheel control out and into the slot and release so it is held in the disengaged position.

The rear wheels must lock and skid when you try to manually push the tractor forward. If the rear wheels rotate, then the brake needs to be serviced. Contact a Sears or other qualified service center.

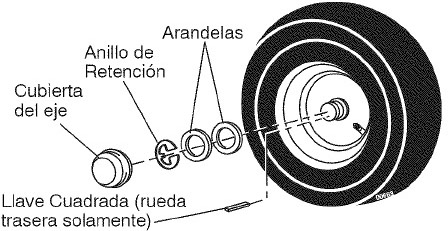

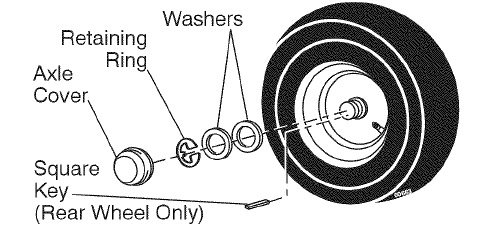

TO REMOVE WHEEL FOR REPAIRS

  1. Block up axle securely.

  2. Remove axle cover, retaining ring and washers to allow wheel removal (rear wheels have a square key - Do not lose).

  3. Repair tire and reassemble.

NOTE: On rear wheels only: align grooves in rear wheel hub and axle. Insert square key.

  1. Replace washers and snap retaining ring securely in axle groove.

  2. Replace axle cover.

NOTE: To seal tire punctures and prevent flat tires due to slow leaks, purchase and use tire sealant from Sears. Tire sealant also prevents tire dry rot and corrosion.

images

FRONT WHEEL TOE-IN/CAMBER

Your new tractor front wheel toe-in and camber is set at the factory and is normal. The front wheel toe-in and camber are not adjustable. If damage has occurred to affect the factory set front wheel toe-in or camber, contact a Sears or other qualified service center.

TRANSAXLE MOTION CONTROL LEVER NEUTRAL ADJUSTMENT

The motion control lever has been preset at the factory; adjustment should not be necessary.

  1. Loosen adjustment bolt in front of the right rear wheel, and lightly tighten.

  2. Start engine and move motion control lever until tractor does not move forward or backward.

  3. Hold motion control lever in that position and turn engine off.

  4. While holding motion control lever in place, loosen the adjustment bolt.

  5. Move motion control lever to the neutral (lock gate) position.

  6. Tighten adjustment bolt securely.

images

NOTE: If additional clearance is needed to get to adjustment bolt, move mower deck height to the lowest position.
After above adjustment is made, if the tractor still creeps forward or backward while motion control lever is in neutral position, follow these steps:

  1. Loosen the adjustment bolt.

  2. Move the motion control lever 1/4 to 1/2 inch in the direction it is trying to creep.

  3. Tighten adjustment bolt securely.

  4. Start engine and test.

  5. If tractor still creeps, repeat above steps until satisfied.

TO START ENGINE WITH WEAK BATTERY

images WARNING: Lead-acid batteries generate explosive gases. Keep sparks, flame and smoking materials away from batteries. Always wear eye protection when around batteries.

If your battery is too weak to start the engine, it should be recharged. (See "BATTERY" in the MAINTENANCE section of this manual).
If “jumper cables” are used for emergency starting, follow this procedure:
IMPORTANT: Your tractor is equipped with a 12 volt system. The other vehicle must also be a 12 volt system. Do not use your tractor battery to start other vehicles.

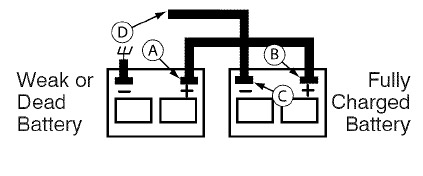

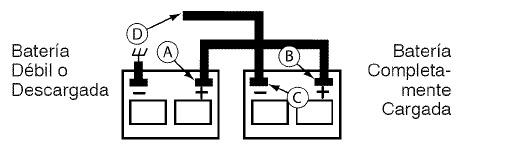

TO ATTACH JUMPER CABLES -

  1. Connect one end of the RED cable to the POSITIVE (+) terminal of each battery(A-B), taking care not to short against tractor chassis.

  2. Connect one end of the BLACK cable to the NEGATIVE (-) terminal (C) of fully charged battery.

  3. Connect the other end of the BLACK cable (D) to good chassis ground, away from fuel tank and battery.

TO REMOVE CABLES, REVERSE ORDER-

  1. BLACK cable first from chassis and then from the fully charged battery.

  2. RED cable last from both batteries.

images

REPLACING BATTERY

images WARNING: Do not short battery terminals by allowing a wrench or any other object to contact both terminals at the same time. Before connecting battery, remove metal bracelets, wristwatch bands, rings, etc. Positive terminal must be connected first to prevent sparking from accidental grounding.

  1. Lift seat pan to raised position.

  2. Remove terminal cover.

  3. Disconnect BLACK battery cable then RED battery cable and carefully remove battery from tractor.

  4. Install new battery with terminals in same position as old battery.

  5. Reinstall terminal cover.

  6. First connect RED battery cable to positive (+) battery terminal with bolt and nut as shown. Tighten securely.

  7. Connect BLACK grounding cable to negative (-) battery terminal with remaining bolt and nut. Tighten securely

  8. Lower seat pan.

images

TO REPLACE HEADLIGHT BULB

  1. Raise hood.

  2. Remove bulb holder from the hole in the backside of the grill.

  3. Replace bulb in holder and install bulb holder securely back into the hole in the backside of the grill.

  4. Close hood.

INTERLOCKS AND RELAYS

Loose or damaged wiring may cause your tractor to run poorly, stop running, or prevent it from starting.

  • Check wiring.

TO REPLACE FUSE

Replace with 20 amp automotive-type plugin fuse. The fuse holder is located behind the dash.

TO REMOVE HOOD & GRILL ASSEMBLY

  1. Raise hood.

  2. Unsnap headlight wire connector.

  3. Stand in front of tractor. Grasp hood at sides, tilt toward engine and lift off of tractor.

  4. When replacing hood, Ensure to reconnect the headlight wire connector.

images

TRANSMISSION REMOVAL/REPLACEMENT

Should your transmission require removal for service or replacement, it should be purged after reinstallation and before operating the tractor. See “PURGE TRANSMISSION” in the Operation section of this manual.

ENGINE

TO ADJUST THROTTLE CONTROL

The throttle control has been preset at the factory and adjustment should not be necessary Check adjustment as described below before loosening cable. If adjustment is necessary, see engine manual.

TO ADJUST CHOKE CONTROL

The choke control has been preset at the factory and adjustment should not be necessary. If adjustment is necessary, see engine manual.

TO ADJUST CARBURETOR

Your carburetor has been preset at the factory and adjustment should not be necessary. However, minor adjustment may be required to compensate for differences in fuel, temperature, altitude or load. If the engine does need adjustment, see engine manual.

STORAGE

Immediately prepare your tractor for storage at the end of the season or if the tractor will not be used for 30 days or more.

images WARNING: Never store the tractor with gasoline in the tank inside a building where fumes may reach an open flame or spark. Allow the engine to cool before storing in any enclosure.

TRACTOR

Remove mower from tractor for winter storage. When mower is to be stored for a period of time, clean it thoroughly, remove all dirt, grease, leaves, etc. Store in a clean, dry area.

  1. Clean entire tractor (See “CLEANING” in the Maintenance section of this manual).

  2. Inspect and replace belts, if necessary (See belt replacement instructions in the Service and Adjustments section of this manual).

  3. Lubricate as shown in the Maintenance section of this manual.

  4. Ensure that all nuts, bolts and screws are securely fastened. Inspect moving parts for damage, breakage and wear. Replace if necessary.

  5. Touch up all rusted or chipped paint surfaces; sand lightly before painting.

BATTERY

  • Fully charge the battery for storage.

  • After a period of time in storage, battery may require recharging.

  • To help prevent corrosion and power leakage during long periods of storage, battery cables should be disconnected and battery cleaned thoroughly (see “TO CLEAN BATTERY AND TERMINALS” in the Maintenance section of this manual).

  • After cleaning, leave cables disconnected and place cables where they cannot come in contact with battery terminals.

  • If battery is removed from tractor for storage, do not store battery directly on concrete or damp surfaces.

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent gum deposits from forming in essential fuel system parts such as carburetor, fuel hose, or tank during storage. Also, alcohol blended fuels (called gasohol or using ethanol or methanol) can attract moisture which leads to separation and formation of acids during storage. Acidic gas can damage the fuel system of an engine while in storage.

  • Empty the fuel tank by starting the engine and letting it run until the fuel lines and carburetor are empty.

  • Never use engine or carburetor cleaner products in the fuel tank or permanent damage may occur.

  • Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable alternative in minimizing the formation of fuel gum deposits during storage. Add stabilizer to gasoline in fuel tank or storage container. Always follow the mix ratio found on stabilizer container. Run engine at least 10 minutes after adding stabilizer to allow the stabilizer to reach the carburetor. Do not empty the gas tank and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace with clean engine oil. (See “ENGINE” in the Maintenance section of this manual).

CYLINDER(S)

  1. Remove spark plug(s).

  2. Pour one ounce of oil through spark plug hole(s) into cylinder(s).

  3. Turn ignition key to “START” position for a few seconds to distribute oil.

  4. Replace with new spark plug(s).

OTHER

  • Do not store gasoline from one season to another.

  • Replace your gasoline can if your can starts to rust. Rust and/or dirt in your gasoline will cause problems.

  • If possible, store your tractor indoors and cover it to give protection from dust and dirt.

  • Cover your tractor with a suitable protective cover that does not retain moisture. Do not use plastic. Plastic cannot breathe which allows condensation to form and will cause your tractor to rust.

IMPORTANT: Never cover tractor while engine and exhaust areas are still warm.

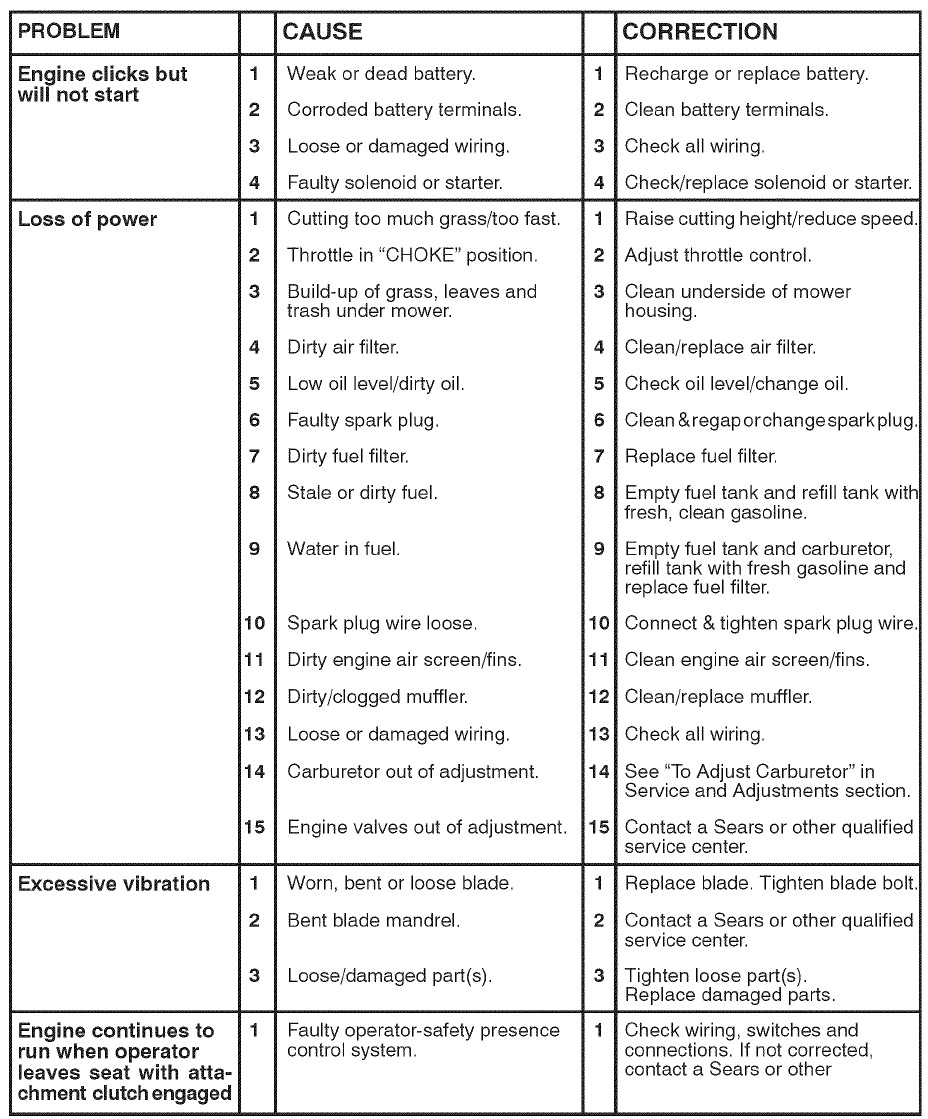

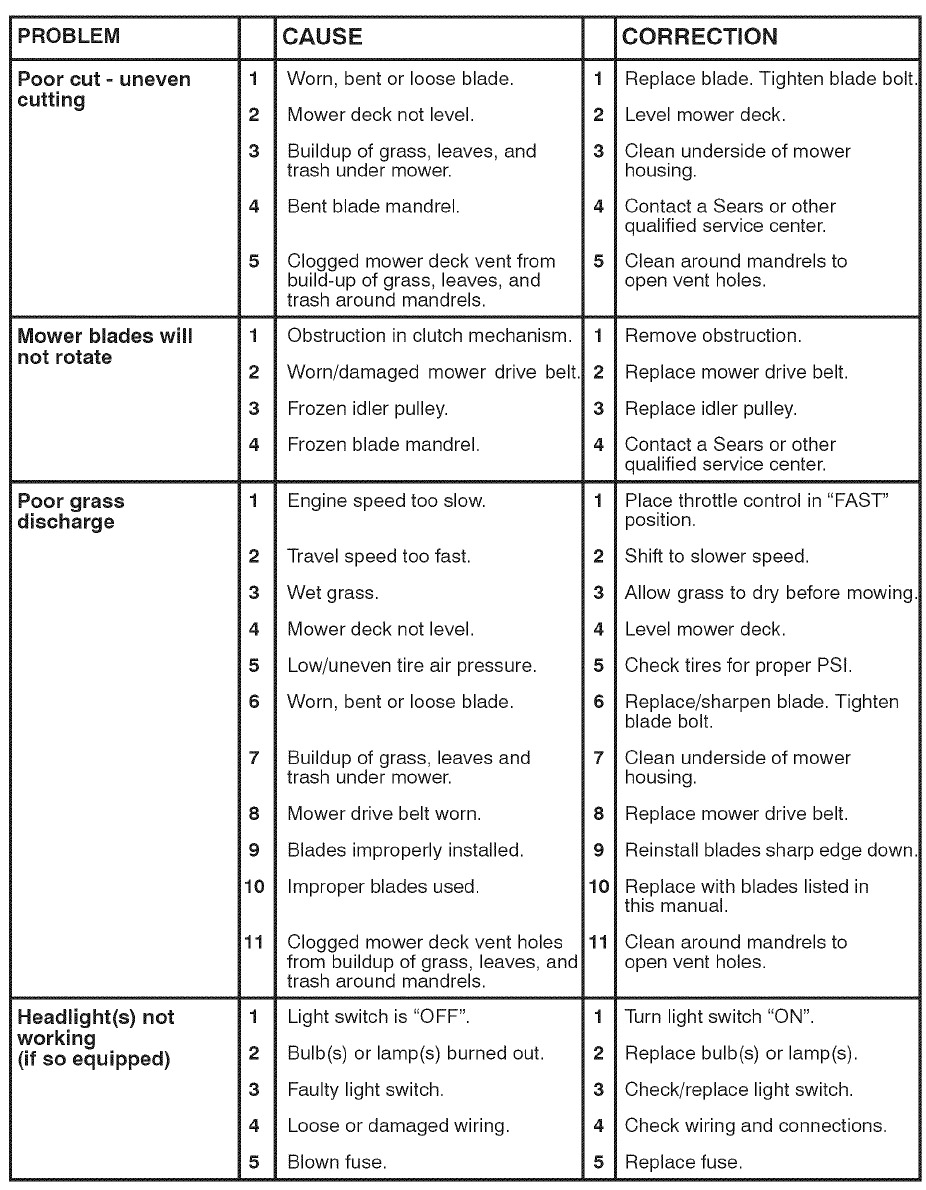

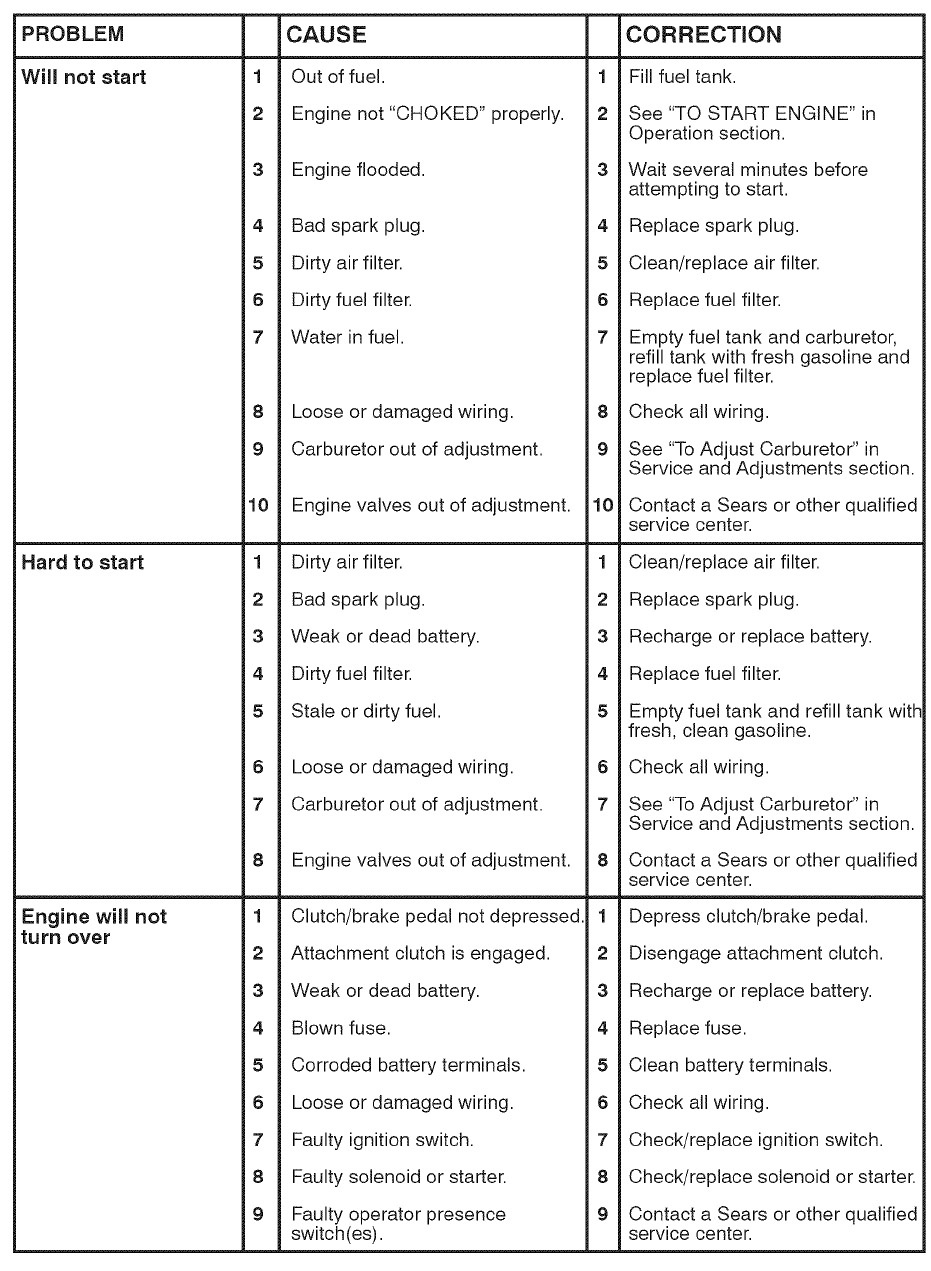

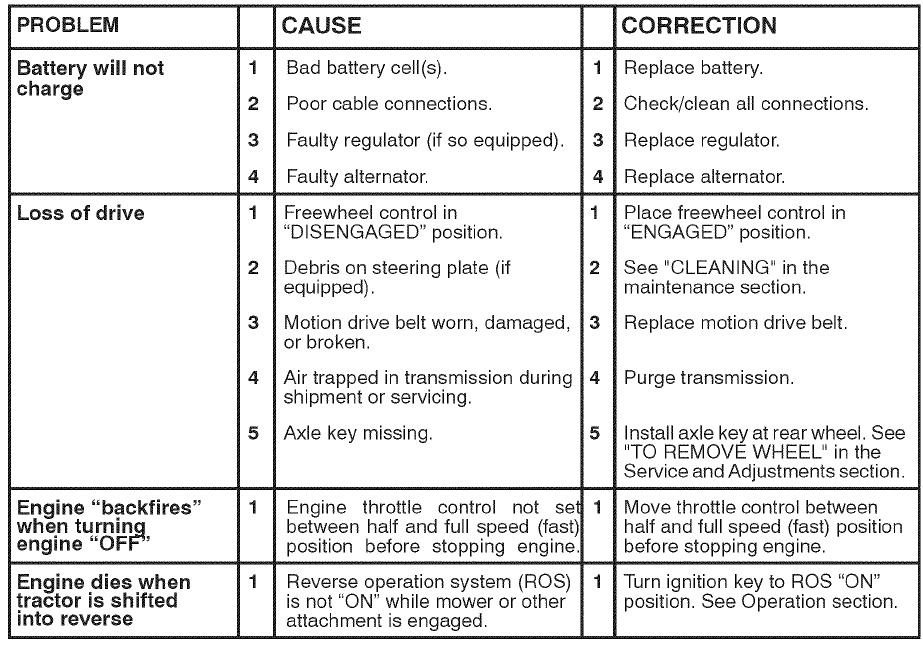

TROUBLESHOOTING CHART:

See appropriate section in manual unless directed to Sears service center

images

images

images

images


NEED MORE HELP?

You'll find the answer and more on managemyhome.com - for free!

  • Find this and all your other product manuals online.

  • Get answers from our team of home experts.

  • Get a personalized maintenance plan for your home.

  • Find information and tools to help with home projects.

images

brought to you by Sears


SUGGESTED GUIDE FOR SIGHTING SLOPES FOR SAFE OPERATION

images


images

WARNING: To avoid serious injury, operate your tractor up and down the face of slopes, never across the face. Do not mow slopes greater than 15 degrees. Make turns gradually to prevent tipping or loss of control. Exercise extreme caution when changing direction on slopes.


  1. Fold this page along dotted line indicated above.

  2. Hold page before you so that its left edge is vertically parallel to a tree trunk or other upright structure.

  3. Sight across the fold in the direction of hill slope you want to measure.

  4. Compare the angle of the fold with the slope of the hill.

TABLA DE MATERIAS

GARANTÍA

Garantía para equipos tractores Craftsman

GARANTÍA COMPLETA DE CRAFTSMAN

POR DOS AÑOS desde la fecha de compra, todas las partes no sustituibles de este equipo tractor están garantizadas contra cualquier defecto de material o mano de obra. Una parte no sustituible defectuosa recibirá reparación o reemplazo gratuito en casa si la reparación es imposible.

POR CINCO AÑOS desde la fecha de compra, el bastidor y el eje delantero de este equipo tractor están garantizados contra cualquier defecto de material o mano de obra. Un bastidor o eje delantero defectuoso recibirá reparación o reemplazo gratuito en casa si la reparación es imposible.

DURANTE 90 DÍAS desde la fecha de compra, la batería (una parte sustituible) de este equipo tractor está garantizada contra cualquier defecto de material o mano de obra (nuestra prueba comprueba que no contendrá carga). Una batería defectuosa recibirá un reemplazo gratuito en casa.

GARANTÍA LIMITADA DE POR VIDA ADICIONAL en el EJE DELANTERO DE HIERRO COLADO (si está provisto)

DURANTE EL TIEMPO EN QUE SE USE por el propietario original después del quinto año a partir de la fecha de compra, el eje delantero de hierro colado (si está provisto) de este equipo tractos está garantizado contra cualquier defecto de material o mano de obra. Con el comprobante de compra, un eje delantero de hierro colado recibirá un reemplazo gratuito en casa.

SERVICIO DE GARANTÍA

Para conocer los detalles de la cobertura de garantía para obtener una reparación o reemplazo gratuito, llame al 1-800-659-5917 ó visite el sitio web: www.craftsman.com

En todos los casos anteriores, si el reemplazo es imposible, el equipo tractor será sustituido sin cargo con el mismo modelo o uno equivalente.

Toda la cobertura de garantía anterior será nula si este equipo tractor se utiliza alguna vez para brindar servicios comerciales o si se alquila a otra persona.

Esta garantía cubre ÚNICAMENTE defectos de material y mano de obra. La cobertura de garantía NO incluye:

  • Partes sustituibles (excepto la batería) que se puedan desgastar por el uso normal dentro del período de garantía incluso, pero sin limitarse a, cuchillas, bujías, filtros de aire, correas y filtros de aceite.

  • Servicios de mantenimiento estándar, cambios de aceite o afinaciones.

  • Reemplazo o reparación de neumáticos por pinchazos causados por objetos externos como clavos, espinas, tocones o vidrios.

  • Reemplazo o reparación de neumáticos o ruedas por desgaste normal, accidentes o por operación o mantenimiento incorrectos.

  • Reparaciones necesarias por abuso del operador incluso, pero sin limitarse a, daños causados por remolcar objetos que superen la capacidad del equipo tractor, chocar contra objetos que doblen el bastidor, el ensamble del eje o el cigüeñal o sobrepasar la velocidad del motor.

  • Reparaciones necesarias por negligencia del operador, incluso (pero sin limitarse a ello) daños eléctricos y mecánicos causados por el almacenamiento incorrecto, por no usar el grado y la cantidad correctos de aceite de motor, por no mantener del muelle libre de residuos inflamables o por no mantener el equipo tractor de acuerdo con las instrucciones que contiene el manual del operador.

  • Limpieza o reparaciones del motor (sistema de combustible) cuando se determina que se usó combustible contaminado y oxidado (sarro). En general, el combustible debe usarse dentro de los 30 días posteriores a su compra.

  • Deterioro y desgaste normal de los acabados exteriores o sustitución de rótulos de productos.

Esta garantía le otorga derechos legales específicos, y usted también puede tener otros derechos que varían de un estado a otro.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

REGLAS DE SEGURIDAD

images PELIGRO: Esta Maquina cortadora es capaz de amputar las manosy los pies y de lanzar objetos. si no se observan las instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte.

images ADVERTENCIA: Siempre desconecte el alambre de la bujía y póngalo donde no pueda entrar en contacto con la bujía, para evitar el arranque por accidente, durante la preparación, el transporte, el ajuste o cuando se hacen reparaciones.

images ADVERTENCIA: No avance cuesta abajo a punto muerto ya que podría perder el control del tractor.

images ADVERTENCIA: Remolque solamente los accesorios recomendados y conformes a las características indicadas por el fabricante de su tractor. Tenga cuidado y prudencia al utilizar el tractor. Cuando se encuentre en un declive, oper utilizando exclusivamente la velocidad más baja. En caso de un declive una carga excesiva podría resultar peligrosa. Los neumáticos pueden perder la tracción con el suelo y hacerle perder el control de su tractor.

images ADVERTENCIA: El tubo de escape del motor, algunos de sus constituyentes y algunos componentes del vehículo contienen o desprenden productos químicos conocidos en el Estado de California como causa de cáncer y defectos al nacimiento u otros daños reproductivos.

images ADVERTENCIA: Los bornes, terminales y accesorios relativos de la batería contienen plomo o compuestos de plomo, productos químicos conocidos en el Estado de California como causa de cáncer y defectos al nacimiento u otros daños reproductivos. Lavar las manos después de manipularlos.

I. FUNCIONAMIENTO GENERAL

  • Leer, entender y seguir todas las instrucciones sobre la máquina y en el manual antes de empezar.

  • No poner las manos o los pies cerca de partes giratorias o debajo de la máquina, mantener siempre limpia la abertura de descarga.

  • Permitir el funcionamiento de la máquina sólo a adultos que tengan familiaridad con las instrucciones.

  • Limpiar el área de objetos como piedras, juguetes, cables, etc. que pueden ser recogidos y disparados con las cuchillas.

  • Asegurarse de que el área esté libre de otras personas antes de ponerla en marcha. Parar la máquina si alguien entra en el área.

  • Nunca Ilevar pasajeros.

  • No cortar marcha atrás al no ser absolutamente necesario. Mirar siempre abajo y delante mientras se procede atrás.

  • Nunca dirigir el material descargado hacia nadie. Evitar descargar material contra paredes u obstrucciones. El material podría rebotar hacia el operador. Parar las cuchillas cuando se pasan superficies de grava.

  • No maneje la máquina si no tiene la trampa para césped completa, la canaleta de descarga u otros dispositivos de seguridad en su lugar y en funcionamiento.

  • Ralentizar antes de girar.

  • Nunca dejar una máquina encendida sin vigilancia. Apagar siempre las cuchillas, poner el freno de estacionamiento, parar el motor, y quitar las llaves antes de bajar.

  • Desenganche las hojas cuando no esté cortando césped. Apague el motor y espere hasta que todas las partes se detengan por completo antes de limpiar la máquina, retirar la trampa para césped o destapar la canaleta de descarga.

  • Hacer funcionar la máquina sólo con la luz del día o luz artificial buena.

  • No hacer funcionar la máquina estando bajo los efectos de alcohol o droga.

  • Poner atención al tráfico cuando se opera cerca de calles o se cruzan.

  • Poner la máxima atención al cargar o descargar la máquina en una caravana o camión.

  • Llevar siempre gafas de protección cuando se hace funcionar la máquina.

  • Los datos indican que los operadores a partir de los 60 años están afectados por un gran porcentaje de heridas relativas a la conducción del cortacésped. Estos operadores tendrían que evaluar su habilidad de hacer funcionar el cortacésped de modo lo bastante seguro para proteger a sí mismos y a otras personas de heridas graves.

  • Seguir las recomendaciones del fabricante para los pesos y contrapesos de las ruedas.

  • Mantener la máquina libre de hierba, hojas u otros escombros que pueden tocar el tubo de escape/partes del motor calientes y quemarse. No permitir que el puente del cortacésped cargue hojas u otros residuos que pueden causar acumulaciones. Limpiar toda salpicadura de aceite o carburante antes de hacer operaciones sobre la máquina o guardarla. Dejarla enfriar antes de guardarla.

II. FUNCIONAMIENTO EN PENDIENTES

Las pendientes son el mayor factor de accidentes relativos a la pérdida de control y vuelco, que pueden causar severas heridas o muerte. El funcionamiento en pendientes requiere una atención extra. Si no es posible hacer marcha atrás en una pendiente o si te sientes incomodo, no la cortes.

  • Cortar hacia arriba y abajo de una pendiente, no de modo horizontal.

  • Poner atenciones a los hoyos, las raíces, los bultos, las piedras u otros objetos escondidos. El terreno irregular puede volcar la máquina. La hierba alta puede esconder obstáculos.

  • Escoger una velocidad de marcha baja de modo que no sea necesario pararse o cambiar estando en una pendiente.

  • No cortar la hierba mojada. Las ruedas pueden perder tracción.
    Poner siempre una marcha cuando se está en pendientes. No poner en punto muerto e ir cuesta abajo.

  • Evitar arrancar, pararse o girar en una pendiente. Si las ruedas pierden tracción, desconectar las cuchillas y proceder despacio cuesta abajo en la pendiente.

  • Mantener todo los movimientos en las pendientes lentos y gradual. No hacer cambios repentinos de velocidad o dirección, ya que pueden causar el escape de la máquina.

  • Poner la máxima atención cuando la máquina funciona con captadores de hierba u otros dispositivos enganchados; pueden afectar la estabilidad de la máquina. No usar en pendientes empinados.

  • No intentar estabilizar la máquina poniendo el pie en el terreno.

  • No cortar cerca de bajadas, cunetas y orillas. Las máquina puede volcarse improvisamente si una rueda está en el borde o se hunde.

III. NIÑOS

images ADVERTENCIA: LOS NIÑOS PUEDEN SUFRIR DAÑOS CON EL USO DE ESTE EQUIPO. La Academia Estadounidense de Pediatría (American Academy of Pediatrics) recomienda que sólo se permita a niños con una edad mínima de 12 años manejar máquinas cortacésped manuales, y al menos de 16 años para manejar tractores cortacésped.

Si el operador no pone atención a la presencia de los niños pueden ocurrir accidentes trágicos. Los niños a menudo están atraídos por la máquina y las actividad de cortar. No dar por hecho de que los niños se queden adonde estaban la última vez que los vistes.

  • Mantener los niños fuera del área de corte y vigilados por un adulto responsable que no sea el operador.

  • Estar alerta y apagar la máquina si un niños entra en el área.

  • Antes y durante la marcha atrás, mirar adelante y abajo para ver si hay niños pequeños.

  • Nunca Ilevar niños, incluso si hay las cuchillas apagadas. Podrían caer y herirse seriamente o interferir con el funcionamiento seguro de la máquina, los niños que se han Ilevado precedentemente pueden aparecer de pronto en el área de corte por otro paseo y ser atropellados o tumbados por la máquina.

  • Nunca dejar que los niños manipulen la máquina.

  • Tener el máximo cuidado cuando se acerca a cantos ciegos, arbustos, árboles u otros objetos que pueden impedir la vista de niños.

IV. REMOLQUE

  • Remolcar sólo con una máquina que tenga un gancho diseñado para remolcar. Enganchar el equipo o remolcar sólo en el punto dispuesto al efecto.

  • Seguir las recomendaciones del productor con respecto a los límites del equipo por remolcar y el remolque en pendientes.

  • Nunca permitir que niños u otras personas estén dentro del equipo por remolcar.

  • En pendientes, el peso del equipo remolcado puede causar la pérdida de tracción y la pérdida de control.

  • Viajar despacio y dejar más distancia para frenar.

V. SERVICIO

MANIPULACIÓN SEGURA DE LA GASOLINA

Para evitar heridas personales o daños a las cosas, poner el máximo cuidado a la hora de manipular la gasolina. La gasolina es extremamente inflamable y los vapores son explosivos.

  • Apagar todos los cigarrillos, cigarros, pipas y otras fuentes de ignición.

  • Usar sólo contenedores para gasolina aprobados.

  • Nunca quitar el tapón de la gasolina o añadir carburante con el motor en marcha, dejar enfriar el motor antes del abastecimiento de la gasolina.

  • Nunca abastecer la máquina al interior de un local.

  • Nunca guardar la máquina o el contenedor del carburante donde haya una llama abierta, chispas o una luz piloto como un calentador de agua u otros dispositivos.

  • Nunca Ilenar los contenedores al interior de un vehículo o en una caravana o camión recubiertos con un forro de plástico. Colocar siempre los contenedores en el terreno lejos del vehículo cuando se está llenando.

  • Quitar el equipo de gas del camión o caravana y abastecerlo en el terreno. Si no es posible, abastecer dicho equipo con un contenedor portátil, más bien que de un surtidor de gasolina.

  • Mantener la boquilla a contacto del borde del depósito de carburante o la abertura del contenedor durante toda la operación de abastecimiento. No utilizar un dispositivo con boquilla cerrada-abierta.

  • Si se vierte carburante sobre la ropa, cambiarse la ropa inmediatamente.

  • Nunca Ilenar el depósito más de lo debido. Volver a colocar el tapón del gas y cerrar de modo firme.

OPERACIONES DE SERVICIO GENERALES

  • Nunca hacer funcionar la máquina en un área cerrada.

  • Mantener todas las tuercas y pernos apretados para asegurarse de que trabaja en condiciones seguras.

  • Nunca modificar los dispositivos de seguridad. Controlar su correcto funcionamiento regularmente.

  • Mantener la máquina libre de hierba, hojas u otros residuos acumulados. Limpiar las salpicaduras de aceite o carburante y quitar cualquier cosa mojada con carburante. Dejar que la máquina se enfríe antes de guardarla.

  • Si se golpea un objeto ajeno, hay que pararse e inspeccionar la máquina. Reparar, si es necesario, antes de volver a poner en marcha.

  • Nunca hacer ningún ajuste o reparación con el motor en función.

  • Verifique los componentes de la trampa para césped y la canaleta de descarga con frecuencia y sustituya con repuestos recomendados por el fabricante cuando sea necesario.

  • Las cuchillas del cortacésped son afiladas. Envolver la cuchilla, ponerse guantes y poner la máxima atención cuando se hacen operaciones en ellas.


images


  • Controlar el funcionamiento del freno frecuentemente. Ajustar y hacer las operaciones de mantenimiento cuando eso sea necesario.

  • Mantener y sustituir las etiquetas de seguridad e instrucción, cuando sea necesario.

  • Asegurarse de que el área esté libre de otras personas antes de ponerla en marcha, para la máquina si alguien entra en el área.

  • Nunca Ilevar pasajeros.

  • No cortar marcha atrás al no ser absolutamente necesario. Mirar siempre abajo y delante mientras se procede atrás.

  • Nunca Ilevar niños, incluso si hay las cuchillas apagadas. Podrían caer y herirse seriamente o interferir con el funcionamiento seguro de la máquina. los niños que se han llevado precedentemente pueden aparecer de pronto en el área de corte por otro paseo y ser atropellados o tumbados por la máquina.

  • Mantener los niños fuera del área de corte y vigilados por un adulto responsable que no sea el operador.

  • Estar alerta y apagar la máquina si un niños entra en el área.

  • Antes y durante la marcha atrás, mirar adelante y abajo para ver si hay niños pequeños.

  • Cortar hacia arriba y abajo de una pendiente (15° Máx), no de modo horizontal.

  • Escoger una velocidad de marcha baja de modo que no sea necesario pararse o cambiar estando en una pendiente.

  • Evitar arrancar, pararse o girar en una pendiente. Si las ruedas pierden tracción, desconectar las cuchillas y proceder despacio cuesta abajo en la pendiente.

  • Si la máquina se para mientras va cuesta arriba, desconectar las cuchillas, poner la marcha atrás y ir hacia atrás despacio.

  • No girar estando en pendientes si no es necesario, y luego girar despacio y gradualmente cuesta abajo, si es posible.

  • AI cargar o descargar la máquina, no sobrepase el ángulo máximo recomendado de 15°.

ESPECIFICACIONES DEL PRODUCTO

Capacidad y Tipo
de Gasolina:
2.5 Galones/9,46 L
Regular Sin Plomo
Tipo de Aceite
(API: SG-SL):
SAE 30 (sobre 32°F/0°C)
SAE5W30 (deabajo32°F/0°C)
Capacidad de Aceite: Con Filtro:   56 Oz./1,65 L
Sin Filtro:    48 Oz./1,4 L
Bujía Champion RC12YC
(Abertura: .030"/0.76 mm)
Velocidad de
Recarrido
(Mph/Kph):
Marcha
Adelante: 0 - 5.2/8,4
Atrás:       0 - 2.9/4,7
Sistema de
Carga:
3 Amps Bateria
5 Amps Luces
Batería: Amp/Hr:              28
Min. CCA:          230
Modelo Tamaño: U1R
Torsión del Perno
de la Cuchilla:
45-55 Ft. Lbs./62-75 Nm

FELICITACIONES por la compra de su tractor. Ha sido diseñado, planificado y fabricado para darle la mejor confiabilidad y el mejor rendimiento posible. En el caso de que se encuentre con cualquier problema que no pueda solucionar fácilmente, haga el favor de ponerse en contacto con un centro de servicio Sears o con un otro centro de servicio cualificado. Cuenta con representantes bien capacitados y competentes y con las herramientas adecuadas para darle servicio o para reparar este tractor.
Haga el favor de leer y de guardar este manual. Estas instruc-ciones le permitirán montar y mantener su unidad en forma adecuada. Siempre observe las “REGLAS DE SEGURIDAD.”

RESPONSABILIDADES DEL CLIENTE

  • Lea y observe las reglas de seguridad.

  • Siga un programa regular de mantenimiento, cuidado y uso de su tractor.

  • Siga las instrucciones descritas en las secciones “Mantenimiento” y “Almacenamiento” de este manual.

  • Utilice prendas de seguridad adecuadas al manejar la máquina, incluidos (como mínimo) calzado de seguridad, gafas protectoras y protección auditiva. No utilice pantalones cortos y/o calzado abierto cuando corte la hierba.

  • Informe siempre a alguien de que se dispone a cortar la hierba en el exterior.

images ADVERTENCIA: Este tractor viene equipado con un motor de combustión interna y no se debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o de césped, o menos que el sistema de escape del motor venga equipado con un amortiguador de chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguador de chispas, el operador debe mantenerlo en condiciones de trabajo eficientes.

En el estado de California, la ley exige Io anterior (Sección 4442 del “California Public Resources Code”). Otros estados pueden contar con otras leyes parecidas. Las leyes federales se aplican en la tierras federales. Su centro de Servicio más cercano tiene disponible amortiguadores de chispas para el silenciador. (Vea la sección de Partes de Repuesto en el manual Inglés del dueño.)

ACUERDOS DE PROTECCIÓN PARA LA REPARACIÓN

Congratulaciones por su buena compra. Su nuevo producto Craftsman® está diseñado y fabricado para funcionar de modo fiable por muchos años. Pero como todos los productos, puede necesitar alguna reparación de tanto en tanto. En este caso tener un Acuerdo de Protección para la Reparación puede hacerles ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Protección para la Reparación y protégese de molestias y gastos inesperados.

Un Acuerdo incluye los puntos siguientes:

  • Servicio experto de nuestros 12.000 especialistas profesionales en la reparación.

  • Servicio ilimitado sin cargo alguno para las partes y la mano de obra sobre todas las reparaciones garantizadas.

  • Sustitución del producto si su producto garantizado no puede ser arreglado.

  • Descuento del 10% sobre el precio corriente del servicio y de las partes relativas al servicio no cubiertas por el acuerdo; también el 10% menos sobre el precio corriente de un control de mantenimiento preventivo.

  • Ayuda rápida por teléfono – soporte telefónico por parte de un representante Sears sobre productos que requieren un arreglo en casa, y además una programación sobre los arreglos más convenientes.

Cuando se ha comprado el Acuerdo, basta con una llamada telefónica para programar el servicio. Puede Ilamar cuando quiera, día y noche o fijar en línea una cita para obtener el servicio. Sears tiene más de 12.000 especialistas profesionales en la reparación, que tienen acceso a más de 4.5 millones de partes y accesorios de calidad.
Este es el tipo de profesionalidad con que puede contar para ayudar a alargar la vida del producto que acaba de comprar, por muchos años. ¡Compre hoy su Acuerdo de Protección para la Reparación!

Se aplican algunas limitaciones y exclusiones. Para conocer los precios y tener más Información, Ilame al 1-800-827-6655.

SERVICIO DE INSTALACIÓN SEARS

Para la instalación profesional Sears de aparatos de casa, puertas de garaje, calentadores de agua y otros importantes artículos para la casa, en U.S.A llamar a
1-800-4-MY-HOME®


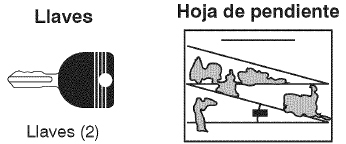

PIEZAS SIN MONTAR


images


MONTAJE/PRE OPERACIÓN

Su tractor nuevo ha sido montado en la fábrica con la excepción de aquellas partes que no se han montado por razones de envío.

HERRAMIENTAS NECESARIAS PARA EL MONTAJE

Un juego de Ilaves de tubo facilitará el montaje. A continuación se enumeran los tamaños de las Ilaves estándar.

(1) Llave de 1/2"  Cuchillo
(2) Llaves de 7/16"  Medidor de presión
 Pinzas

Cuando en este manual se mencionan los términos “mano derecha” o “mano izquierda” se refiere a cuando usted se encuentra en la posición de operación (sentado/a detrás del volante de dirección).

PARA REMOVER EL TRACTOR DE LA CAJA DE CARTÓN

DESEMPAQUE LA CAJA DE CARTÓN

  • Remueva todas las partes sueltas que estén accesibles, y las cajas de partes, de la caja de cartón grande.

  • Cortar a lo largo de las líneas de puntos en todos los cuatro paneles de cartón.
    Remover los paneles de cierre y aplanar los paneles laterales.

  • Revise si hay partes sueltas adicionales o cartón y remuévalas.

ANTES DE REMOVER EL TRACTOR DE LA CORREDERA

VERIFIQUE LA BATERÍA

  1. Levante del asiento a la posición levantada.

AVISO: Si esta batería esta utilizada después del mes y año indicado sobre la etiqueta (la etiqueta que se encuentra entre los terminales), cargue la batería por un mínimo de una hora a 6-10 amps. (Vea “BATERÍA” en la sección de Mantenimento de este manual).

  • Para instale la batería, y cable de la batería, realice el procedimiento descrito en “REEMPLAZAR LA BATERÍA” del capítulo de Servicio y Ajustes de este manual.

images

AJUSTE EL ASIENTO

  1. Siéntese sobre el asiento.

  2. Levante la palanca del ajuste (A) hacia arriba y mueva el asiento hasta que alcance una posición cómoda que le permita presionar completamente sobre el pedal del embrague/freno.

  3. Desconecte la palanca para trabar el asiento en la posición.

images

AVISO: Ahora puede rodar su tractor fuera de la corredera. Siga las siguientes instrucciones para remover el tractor de la corredera.

images ADVERTENCIA: Antes de empezar, leer, entender y seguir todas las instrucciones presentes en la sección Operaciones de este manual. Asegurarse que el tractor esté en un área bien ventilada. Asegurarse que la zona delante del tractor esté libre de otras personas y objetos.

PARA HACER RODAR EL TRACTOR FUERA DE LA CORREDERA (VEA LA SECCIÓN DE LA OPERACIÓN PARA LA LOCALIDAD Y LA FUNCIÓN DE LOS CONTROLES)

  1. Levante la palanca de levantamiento del accesorio a su posición más alta.

  2. Suelte el freno de estacionamiento presionando el pedal del embrague/freno.

  3. Ponga la palanca de cambios en la posición de neutro.

  4. Haga rodar el tractor hacia delante fuera de la corre-dera.

  5. Remueva las bandas que sujetan la protección contra la descarga en contra del tractor.

Continuar con las siguientes instrucciones.

REVISIÓN DE LA PRESIÓN DE LAS LLANTAS

Las Ilantas en su unidad fueron infladas demasiado en la fábrica por razones de envío. La presión de las Ilantas correctas es importante para obtener el mejor rendimiento en el corte.

  • Reduzca la presión de los neumáticos a la PSI que se indica en estos.

REVISIÓN DE LA NIVELACIÓN DEL CONJUNTO

Para obtener los mejores resultados en el corte, la caja de la segadora tiene que estar nivelada en la forma adecuada. Vea “PARA NIVELAR LA CAJA DE LA SEGADORA” en la sección de Servicio y Ajustes de este manual.

REVISIÓN DE LA POSICIÓN ADECUADA DE TODAS LAS CORREAS

Vea las figuras que aparecen para cambiar las correas de impulsión de la cuchilla de la segadora y de movimiento en la sección de Servicio y Ajustes de este manual. Verifique que las correas sigan su paso correcto.

REVISIÓN DEL SISTEMA DE FRENOS

Una vez que usted haya aprendido a manejar su tractor, verifique que el freno funcione correctamente. Ver “PARA VERIFICAR SI FUNCIONA BIEN EL FRENO” en el capítulo de servicio y ajustes de este manual.

images LISTA DE REVISIÓN

Antes de operar y de disfrutar de su tractor nuevo, le deseamos que reciba el mejor rendimiento y la mayor satisfaccion de este producto de calidad.
Haga el favor de revisar la lista a continuacion:

  • Se han completado todas las instrucciones de montaje.

  • No quedan partes sueltas en la caja de cartón.

  • La batería está preparada y cargada en forma adecuada.

  • El asiento ha sido ajustado en forma cómoda y apretado en forma segura.

  • Todas las Ilantas han sido infladas en forma adecuada. (Para fines de envío, las Ilantas se inflaron demasiado en la fábrica.)

  • Asegúrese que el conjunto segador esté nivelado en forma adecuada, de lado a lado y desde adelante hacia atrás, para obtener los mejores resultados en el corte. (Las Ilantas tienen que estar infladas en forma adecuada para la nivelación.)

  • Revise las correas de impulsión y de la segadora. Asegúrese que recorran el paso adecuado alrededor de las poleas y dentro de todos los fijadores de las correas.

  • Revise el alambrado. Fíjese que todas las conexiones todavía estén seguras y que los alambres estén sujetos en forma adecuada.

  • Antes de conducir el tractor, asegúrese que el control de rueda libre este en la posición de “transmisión enganchada” (Vea “PARA TRANSPORTAR” en la sección de la Operación de este manual).

AI mismo tiempo que aprende a como usar su tractor, preste atencion extra a los puntos de importancia que se presentan a continuacion:

  • El aceite del motor tiene que Ilegar al nivel adecuado.

  • El estanque de combustible tiene que estar Ileno con gasolina sin plomo regular, nueva y limpia.

  • Familiarícese con todos los controles – su ubicación y su función. Opérelos antes de hacer arrancar el motor.

  • Asegúrese que el sistema de frenos esté en una condición de operación segura.

  • Asegurarse de que el Sistema de Presencia del Operador y el Sistema de Funcionamiento Atrás (ROS) funcionan de modo adecuado (Ver las Secciones de Funcionamiento y Mantenimiento en este manual).

  • Es importante purgar la transmisión antes de operar su tractor por la primera vez. Siga las instrucciones adecuadas para el empiezo y para purgar (Vea “PARA EMPESAR EL MOTOR” y “PARA PURGAR LA TRANSMISIÓN” en la sección de la Operación de este manual.

OPERACIÓN

Estos símbolos pueden aparecer sobre su tractor o en la literatura proporcionada con el producto. Aprenda y comprenda sus significados.

images

images

images

No seguir las siguientes instrucciones puede provocar heridas o muerte. Los símbolos de aviso de seguridadse utilizan para identificar informaciones de seguridad relativas a peligros que puedenprovocar la muerte, heridas graves y/o daños a la máquina.

images

PELIGRO indica un peligro que, si no se evita, provoca muerte o lesiones graves.

images

ADVERTENCIA indica un peligro que, si no se evita, puede provocar muerte o lesiones graves.

images

PRECAUCIÓN indica un peligro que, si no se evita, puede provocar lesiones ligeras o moderadas.

PRECAUCIÓN cuando se utiliza sin el símbolo de aviso, indica una situación que puede provocar daños al tractor y/o al motor.

images

SUPERFICIES CALIENTES indica un peligro que, si no se evita, puede provocar la muerte, lesiones graves y/o danos a la máquina.

images

FUEGO indica un peligro que, si no se evita, puede provocar la muerte, lesiones graves y/o danos a la máquina.

FAMILIARICESE CON SU TRACTOR

LEA ESTE MANUAL LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU TRACTOR

Compare las ilustraciones con su tractor para familiarizarse con las ubicaciones de los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

images


Nuestros tractores cumplen con los estándares de seguridad del American National Standard Institute.


(A) PALANCA DEL LEVANTAMIENTO DEL ACCESORIO - Se usa para levantar, bajar y ajustar el conjunto segador o los demás accesorios montados en su tractor.

(B) PEDAL DEL EMBRAGUE/FRENO - Se usa para desembragar y frenar el tractor y para hacer arrancar el motor.

(C) PALANCA DEL FRENO DE ESTACIONA-MIENTO - Asegura el pedal del embrague/freno en la posición del freno.

(D) CONTROL DE ACELERACIÓN - Se usa para controlar la velocidad del motor.

(E) PALANCA DEL EMBRAGUE DEL AC-CESORIO - Se usa para enganchar las cuchillas segadoras, o los demás accesorios montados en su tractor.

(F) INTERRUPTOR DE IGNICIÓN - Se usa para hacer arrancar o hacer parar el motor.

(G) SISTEMA DE FUNCIONAMIENTO HACIA ATRÁS (ROS) en posición “ON” - Permite la operación del conjunto segador o otro accesorio accionado mientras que en revés.

(H) INTERRUPTOR DE LA LUZ - Enciende y apaga las luces delanteras.

(J) PALANCA DE MANDO CRUCERO - Se utiliza para fijar el movimiento hacia adelante del tractor a la velocidad deseada sin apretar el pedal de marcha atrás.

(M) CONTROL DE RUEDA LIBRE - Desengancha la trans-misión para empujar o arrastrar.


images

La operación de cualquier tractor puede hacer que salten objetos extraños dentro de sus ojos, lo que puede producir daños graves en éstos. Siempre use anteojos de seguridad o protecciones para los ojos mientras opere su tractor o cuando haga ajustes o reparaciones. Recomendamos gafas de seguridad o una máscara de visión amplia de seguridad usada sobre las gafas.


COMO USAR SU TRACTOR

PARA AJUSTAR EL FRENO DE ESTACIONAMIENTO

Su tractor viene equipado con un interruptor sensor que exige la presencia del operador. Cuando el motor está funcionando, si el operador trata de bajarse del asiento sin primero aplicar el freno de estacionamiento, se apagará el motor.

  1. Presione el pedal (D) del freno/embrague completamente y sostengalo.

  2. Jale hacia arriba la palanca del freno de mano (H) y manténgala en esa posición; suelte gradualmente el pedal del embrague/ freno (D), y luego suelte la palanca del freno de mano. El pedal tiene que quedar en la posición de freno. Asegúrese que el freno de estacionamiento va a sujetar el tractor en forma segura.

images

PARADA

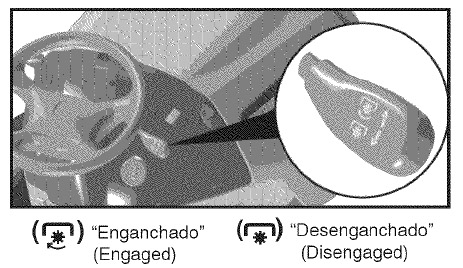

CUCHILLAS DE LA SEGADORA -

  • Mueva la control del embrague del accesorio a la posición desenganchado images.

images

IMPULSIÓN DE RECORRIDO -

  • Para parar el mecanismo impulsor, presione el pedal del freno completamente.

  • Mueva la palanca de control de movimiento (J) a la posición de neutro.

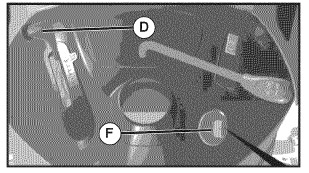

MOTOR -

  • Mover la palanca (D) de mando entre la posición de velocidad media y máxima (rápida).

AVISO: Si no se mueve la palanca de mando entre la posición de velocidad media y máxima (rápida), antes de pararse, se puede causar un “retorno de llama” del motor.

  • Gire la Ilave de ignición (F) a la posición de apagado “STOP” y remueva la Ilave al abandonar el tractor para evitar el uso no autorizado.

IMPORTANTE: Dejando el interruptor de la ignición en cualquier posición otra que “STOP” causar i que la batería se descargue (muerta).

AVISO: Bajo ciertas condiciones, cuando el tractor está parado con el motor andando en vacío, los gases de escape del motor caliente pueden hacer que el césped se ponga “café.” Para eliminar esta posibilidad, siempre pare el motor cuando pare el tractor en áreas con césped.

images PRECAUCIÓN: Siempre pare el tractor completamente, según se ha descrito anteriormente, antes de abandonar la posición del operador.

PARA USAR EL CONTROL DE LA ACELERACIÓN (D)

Siempre opere el motor a una aceleración completa.

  • Si el motor funciona a una velocidad inferior a la máxima (rápida), su rendimiento disminuye.

  • El rendimiento óptimo se obtiene a la velocidad máxima (rápida).

images

PARA MOVERSE HACIA ADELANTE Y HACIA ATRÁS

La dirección y la velocidad del movimiento son controladas por medio de la palanca de control de movimiento (J).

images

  1. Haga arrancar el motor con la palanca de control de movimiento en la posición de neutro.

  2. Suelte el freno de estacionamiento.

  3. Lentamente, mueva la palanca de control de movimiento a la posición deseada.

PARA AJUSTAR LA ALTURA DE CORTE DE LA SEGADORA

La posición de la palanca elevadora (A) determina a qué altura se cortará el césped.

images

  • Coloque la palanca elevadora en la ranura de la altura deseada.

  • Deslice el puntero de señalización (T) hasta esa altura, de modo de recordarla la próxima vez que corte el césped.

La gama de la altura de corte es de aproximadamente 1 a 4 pulgadas. Las alturas se miden desde el suelo a la punta de la cuchilla cuando el motor no está funcionando. Estas alturas son aproximadas y pueden variar dependiendo de las condiciones del suelo, de la altura del césped y del tipo del césped que se está segando.

  • El césped promedio debe cortarse aproximadamente a 2-1/2 pulgadas durante la temporada fría y sobre 3 pulgadas durante los meses calurosos. Para obtener un césped más saludable y de mejor apariencia, siegue a menudo y después de un crecimiento moderado.

  • Para obtener el mejor rendimiento de corte, el césped que tiene más de 6 pulgadas de altura debe segarse dos veces. Haga el primer corte relativamente alto; el segundo a la altura deseada.

PARA AJUSTAR LAS RUEDAS CALIBRADORAS

Las ruedas calibradoras están bien ajustadas cuando se encuentran un poco a distancia del terreno al mismo tiempo que la segadora esté a la altura de corte deseada. Entonces las ruedas calibradoras mantienen el conjunto segador en posición para prevenir el corte raspeo en casi todos los terrenos.

AVISO: Ajuste las ruedas calibradoras con el tractor en una superficie nivelada plana.

  1. Ajuste la segadora a la altura de corte deseada con la manilla de ajuste de altura (Vea “PARA AJUSTAR LA ALTURA DE CORTE DE LA SEGADORA” en la sección de Operación de este manual).

  2. Con la segadora a la altura deseada para la posición de corte, se tienen que montar las ruedas calibradoras de modo que queden un poco sobre el suelo. Instale las ruedas calibradoras en el agujero adecuado con el perno con resalto, la arandela de 3/8, y la tuerca de seguridad de 3/8-16 y apriételos en forma segura.

  3. Repita el procedimiento para el lado opuesto instalando la rueda calibradora en el mismo agujero de ajuste.

images

PARA OPERAR LA SEGADORA

Su tractor viene equipada con un interruptor sensor que exige la presencia del operador. Si el motor está funcionando y el embrague del accesorio está enganchado y el operador trata de bajarse del asiento, se apagará el motor. Tiene que mantenerse sentado completa y centralmente en el asiento para impedir que el motor vacile o se apague cuando se opere su equipo en terreno disparejo, áspero o en cerros.

  1. Seleccione la altura de corte deseada.

  2. Baje la segadora con el control de levantamiento del accesorio.

  3. Haga arrancar las cuchillas de la segadora enganchando el control del embrague del accesorio.

PARA PARAR LAS CUCHILLAS DE LA SEGADORA

Desenganche el control del embrague del accesorio.

images

images PRECAUCIÓN: No opere la segadora sin, ya sea, el recogedor de césped completo en las segadoras así equipadas o con la protección contra la descarga (S) en su lugar.

FUNCIONAMIENTO ATRÁS

Tu tractor está equipado con el Sistema de Funcionamiento Atrás (ROS). Cualquier tentativa del operador de viajar marcha atrás con el embrague puesto apagará el motor a menos que la Ilave de ignición se ponga en la posición de “ON” del ROS.

ATENCIÓN: Ir marcha atrás con el embrague puesto para cortar, no es recomendable. Poniendo el ROS en posición “ON”, para permitir el funcionamiento atrás con el embrague puesto, se tiene que hacer sólo cuando el operador lo considera necesario para reposicionar la máquina con el dispositivo embragado. No siegue en revés a menos que sea absolutamente necesario.

USAR EL SISTEMA DE FUNCIONAMIENTO ATRÁS -

Utilice el tractor solamente si está seguro de que no ingresarán niños ni otras personas o animales al área donde se va a cortar el césped.

  1. Mover la palanca de mando del movimiento en la posición neutro.

  2. Con el motor en marcha, girar la Ilave del interruptor de la ignición en el sentido inverso al de las agujas del reloj hasta la posición “ON”.

  3. Mire hacia abajo y hacia atrás no sólo antes de ir marcha atrás, sino mientras esté yendo marcha atrás.

  4. Mover despacio la palanca de mando del movimiento hacia la posición atrás (R) para empezar el movimiento.

  5. Cuando el uso del ROS es más necesario, dé vuelta a la Ilave de ignición en el sentido de las agujas del reloj hasta la posición “ON”.

images

PARA OPERAR EN CERROS

images ADVERTENCIA: No maneje hacia arriba o hacia abajo en cerros con pendientes superiores a 15° y no maneje atravesando ninguna pendiente. Utilice la guía de la pendiente proporcionada en la parte posteriora de este manual.

  • Escoja la velocidad más lenta antes de arrancar hacia arriba o hacia abajo en cerros.

  • Evite parar o cambiar la velocidad en cerros.

  • Si es absolutamente necesario el parar, empuje el pedal del embrague/freno rápidamente a la posición de freno y enganche el freno de estacionamiento.

  • Mueva la palanca de control de movimiento a la posición de neutro.

IMPORTANTE: La palanca de control de movimiento no vuelve a la posición de neutro cuando el pedal del embrague/freno esta presionado.

  • Para volver a empezar con el movimiento, suelte lentamente, el freno de estacionamiento y el pedal del embrague/freno.

  • Lentamente, mueva la palanca de control de movimiento al ajuste más lento.

  • Gire siempre lentamente.

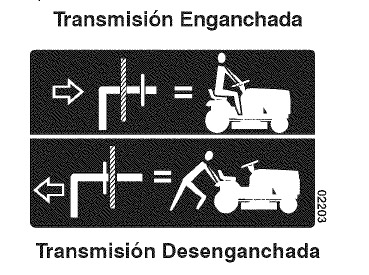

PARA TRANSPORTAR

Cuando empuje o arrastre su tractor asegúrese de desenganchar la transmisión poniendo el control de la rueda libre en la posición de marcha de rueda libre. El control de marcha de rueda libre esta situado en la barra de tracción trasera del tractor.

  1. Levante la palanca de levantamiento del accesorio a su posición más alta.

  2. Tire del mando de la rueda libre hacia afuera y hacia abajo hasta que se coloque en la guía y suéltalo de manera que se mantenga en la posición de desenganchada.

  • No empuje o arrastre el tractor a más de dos (2) MPH.

  • Para volver a accionar la transmisión, invierta este procedimiento.

images

AVISO: Para proteger el capota contra el daño cuando transporte su tractor en un camión o remolcador, asegúrese que el capota esté cerrado y asegurado al tractor. Use los medios apropiados para amarrar el capota al tractor (cuerdas, cordeles, etc.).

REMOLQUE DE CARRETILLAS O OTROS ACCESORIOS

Remolque solamente los accesorios recomendados y especificados por el fabricante del tractor. Use sentido común cuado este remolcando. Las cargas pesadas, cuando este yendo sobre una pendiente, son peligrosas, las Ilantas pueden perder su tracción con el terreno y pueden ocasionar que pierda el control de su tractor.

ANTES DE HACER ARRANCAR EL MOTOR

REVISE EL NIVEL DE ACEITE DEL MOTOR

El motor en su tractor ha sido enviado desde la fábrica Ileno con aceite de calidad para verano.

  1. Revise el aceite del motor con el tractor en terreno nivelado.

  2. Remueva la tapa/varilla indicadora de nivel de relleno del aceite y límpielas, vuelva a insertar la varilla indicadora de nivel y atornille la tapa hasta que quede apretada, espere por unos cuantos segundos, remuévala y lea el nivel del aceite. Si es necesario, agregue aceite hasta que se haya alcanzado la marca Ileno (FULL) en la varilla indicadora de nivel. No lo Ilene demasiado.

  • Para la operación en clima frío, debe cambiar el aceite para poder arrancar más fácilmente (Vea “Tabla de Viscosidad Del Aceite” en la sección de Mantenimento de este manual).

  • Para cambiar el aceite del motor, vea la sección de Mantenimento en este manual.

AGREGUE GASOLINA

  • Llene el estanque de combustible. Llene hasta la parte inferior del cuello de relleno del estanque de gasolina. No lo Ilene demasiado. Use gasolina regular, sin plomo, nueva y limpia con el mínimo de 87 octanos. (El uso de gasolina con plomo aumentará los depósitos de óxido de plomo y carbono y se reducirá la duración de la válvula). No mezcle el aceite con la gasolina. Para asegurar que la gasolina utilizada sea fresca compre estanques los cu-ales puedan ser utilizados durante los primeros 30 días.

images PRECAUCIÓN: Limpie el aceite o el combustible derramado. No almacene, derrame o use gasolina cerca de una llama expuesta.

IMPORTANTE: Cuando se opere en temperaturas por debajo de 32°F (0°C) use gasolina de invierno limpia y nueva para auedar a asegurar un buen arranque en clima frío.

PRECAUCIÓN: Combustibles mezclados con alcohol (conocidos como gasohol, o el uso de etanol o metanol) pueden atraer la humedad, la que conduce a la separación y formación de ácidos durante el almacenamiento. La gasolina acídica puede dañar el sistema del combustible de un motor durante el almacenamiento. Para evitar los problemas con el motor, se debe vaciar el sistema de combustible antes de guardarlo por un período de 30 días o más. Vacíe el estanque de combustible, haga arrancar el motor y hágalo funcionar hasta que las líneas del combustible y el carburador queden vacíos. La próxima temporada use combustible nuevo. Vea las Instrucciones para el Almacenamiento para más información. Nunca use productos de limpieza para el motor o para el carburador en el estanque del combustible pues se pueden producir daños permanentes.

PARA HACER ARRANCAR EL MOTOR

AI hacer arrancar el motor por la primera vez o si se ha acabado el combustible del motor, se necesitará tiempo para el arranque extra para mover el combustible desde el estanque hasta el motor.

  1. Asegúrese que el control de rueda libre este en la posición enganchada.

  2. Siéntase en el sillón en la posición de operación, suelte el pedal del freno y ponga el freno de estacionamiento.

  3. Ponga la palanca de control de movimiento en la posición de neutro.

  4. Mueva el embrague del accesorio a la posición desenganchado.

  5. Mueva la palanca de control de la aceleración a la posición de estrangulación.

AVISO: Antes de arrancar, lea las instrucciones siguientes para el arranque en clima frío y templado.

  1. Inserte la Ilave en la ignición y gire la Ilave en el sentido que giran las manillas del reloj a la posición de arranque start, y suelte la ilave tan pronto como arranque el motor. No haga funcionar el arrancador continuamente por más de quince segundos por minuto. Si el motor no arranca después de varios intentarlos, mueva el control de la aceleración a la posición de rápido, espere unos cuantos minutos y trate de nuevo. Si el motor sigue sin funcionar, mueva el control de la aceleración a la posición de estrangulación y intente de nuevo.

ARRANQUE CON TIEMPO TEMPLADO
(50° F/10°C y más)

  1. Cuando arranque el motor, mueva el control de la aceleración a la posición de rápido.
  • Los accesorios y el embrague ahora pueden ser utilizados. Si el motor no acepta esta carga, vuelva a arrancar el motor para permitirle que se caliente por un minuto utilizando el estrangulador como describido arriba.

ARRANQUE CON TIEMPO FRÍO
(50° F/10°C y menos)

  1. AI hacer arrancar el motor, mantenga el control de la aceleración a la posición de estrangulación hasta que el motor se caliente y empieze funcionar mal. Una vez que empieze a funcionar mal, mueva inmediatamente el control de la aceleración a la posición rápida. El calentamiento del motor puede tomar a partir de varios segundos a varios minutos (cuanto más fría es la temperatura, más largo es el calentamiento).

CALENTAMIENTO PARA LA TRANSMISION AUTOMATICA

Antes de conducir la unidad en un tiempo frío, la transmisión debe ser calentada como las instrucciones siguientes:

  1. Asegúrese que el tractor este situado en una superficie nivelada.

  2. Alivie el freno de estacionamiento y deje que el freno vuelva a la posición de operación.

  3. Permita que la transmisión se caliente durante un minuto. Esto puede ser echo durante el tiempo de calentamiento del motor.

•  Los accesorios pueden ser utilizados durante el periodo del recalentamiento del motor después que la transmisión halla sido calentada.

AVISO: Si se encuentra a mucha altura (sobre 3000 pies) o en clima frío (por debajo de 32°F [0°C]), la mezcla del combustible del carburador debe ser ajustada para el mejor rendimiento del motor. (Vea “PARA AJUSTAR EL CARBURADOR” en la sección de Servicio y Ajustes de este manual).

PURGAR LA TRANSMISIÓN

images PRECAUCIÓN: Nunca enganche o desenganche la palanca del control de rueda libre cuando el motor esta funcionando.

Para asegurar la operación y ejecución adecuada, es recomendado que la transmisión sea purgada antes de operar el tractor para la primera vez. Este proceso removerá cualquier aire adentro de la transmisión que se halla formado durante el transporte de su tractor.

IMPORTANTE: Si por acaso su transmisión debe ser removida para servicio o reemplazo, debe ser purgada después de la reinstalación y antes de operar el tractor.

  1. Para mayor seguridad, ubique el tractor en una superficie nivelada, despejada de cualquier objeto y abierta, con el motor apagado y el freno de mano puesto.

  2. Desenganche la transmisión poniendo el control de rueda libre en la posición de desenganchado (Vea “PARA EL TRANSPORTE” en esta sección de este manual).

  3. Sentado en el asiento del tractor, empiece el motor. Después que este corriendo el motor, mueva el control de estrangulación a la posición de lento. Con la palanca de rueda libre en la posición de neutral, desenganche lentamente el embrague/el freno del pedal.

images PRECAUCIÓN: En el transcurso del paso 4, puede que de pronto se pongan en movimiento las ruedas.

  1. Mueva la palanca del control de movimiento a la posición total de adelante y sujétela durante cinco (5) segundos. Mueva la palanca hacia la posición total de marcha atrás y sujétela durante cinco (5) segundos. Repita este proceso tres (3) veces.

  2. Mueva la palanca del control de movimiento a la posición de neutro. Apague el motor y embrague el freno de estacionamiento.

  3. Enganche la transmisión poniendo el control de rueda libre en la posición de conducir (Vea “PARA TRANSPORTAR” en esta sección del manual).

  4. Sentado en el asiento del tractor, empiece el motor. Después que este corriendo el motor, mueva el control de estrangulación media (1/2) velocidad. Con la palanca de control de movimiento a la posición de neutro, lentamente desenganche el embrague/el freno del pedal.

  5. Mueva lentamente la palanca de control de movimiento hacia adelante, después que el tractor se mueva aproximadamente cinco (5) pies, mueva lentamente con la palanca de control de movimiento a la posición contraria. Después que el tractor se mueva aproximadamente unos cinco (5) pies vuelva a poner la palanca de control de movimiento en la posición de neutro. Repita este procedimiento la palanca de control de movimiento tres (3) veces.

Su transmisión esta ahora purgado y dispuesto para la operación normal.

CONSEJOS PARA SEGAR

  • No se pueden usar las cadenas para las llantas cuando la caja de la segadora está adjunta al tractor.

  • La segadora debe estar nivelada en forma adecuada para obtener el mejor rendimiento al segar. Vea “PARA NIVELAR LA CAJA DE LA SEGADORA” en la sección de Servicio y Ajustes de este manual.

  • El lado izquierdo de la segadora se debe usar para recorte.

  • Maneje de modo que los recortes se descarguen en el área que ya ha sido cortada. Mantenga el área de corte a la derecha del tractor. Esto producirá una distribución más pareja de los recortes y un corte más uniforme.

  • Al segar las área grandes, empiece girando a la derecha de modo que los recortes se descarguen, alejándose de los arbustos, cercos, entradas de automóviles, etc. Después de una o dos vueltas, siegue en la dirección opuesta, haciendo virajes a la izquierda, hasta que termine.

images

  • Si el césped está demasiado alto, se debe segar dos veces para reducir la carga y los posibles peligros de incendio debido a los recortes secos. Haga el primer corte relativamente alto; el segundo a la altura deseada.

  • No siegue el césped cuando está mojado. El césped mojado taponará la segadora y dejará montones indeseables. Permita que se seque el césped antes de segarlo.

  • Siempre opere el motor con una aceleración completa cuando siegue para asegurarse de conseguir un mejor rendimiento y una descarga apropiada de los materiales. Regule la velocidad de recorrido seleccionando un cambio lo suficientemente bajo para obtener un rendimiento de corte de parte de su segadora y también la calidad del corte deseada.

  • Cuando opere con accesorios, seleccione una velocidad de recorrido que se acomode al terreno y le permita obtener el mejor rendimiento del accesorio que se está usando.

MANTENIMENTO

images

1 - Cambiar más a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas

2 - Dar servicio más a menudo cuando se opere en condiciones sucias o polvorosas.

3 - Cambiar las cuchillas más a menudo cuando se siegue en suelo arenoso.

4 - No requerido si equipado con una bateria libre de mantenimiento.

5 - Vea"LIMPIEZA" en la sección de Mantenimento de este manual.

RECOMENDACIONES GENERALES

La garantía de este tractor no cubre los artículos que han estado sujetos al abuso o a la negligencia del operador. Para recibir todo el valor de la garantía, el operador tiene que mantener la segadora según las instrucciones descritas en este manual.

Hay algunos ajustes que se tienen que hacer en forma periódica para poder mantener su tractor adecuadamente.

Al menos una vez cada estación comprobar si es necesario efectuar los adjustes descritos en las secciones de Servicio y Ajustes de este manual.

  • Una vez al año, cambie la bujía, limpie o cambie el filtro de aire y revise si las cuchillas y las correas están desgastadas. Una bujía nueva y un filtro de aire limpio aseguran una mezcla de aire-combustible adecuada y le ayudan a que su motor funcione mejor y que dure más.

ANTES DE CADA USO

  1. Revise el nivel del aceite del motor.

  2. Revise la operación de los frenos.

  3. Revise la presión de las llantas.

  4. Verifique que el sistema de presencia del operado y ROS funcionen adecuatamente.

  5. Revise si hay sujetadores sueltos.

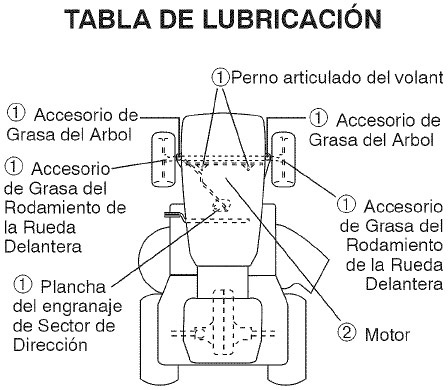

images

➀ Grasa de proposito general

➁ Refiérase a la sección del “MOTOR” en Mantenimiento

IMPORTANTE: No aceite o engrase los puntos pivotes, los que tienen rodamientos de nilón especiales. Los lubricantes viscosos atraerán polvo y mugre, lo que acortara la duración de los rodamientos. Si cree que lubricarse, use solamente un lubricante tipo grafito de polvo seco en forma moderada.

TRACTOR

Siempre observe las reglas de seguridad cuando dé mantenimiento.

OPERACIÓN DEL FRENO

Si el tractor necesita más de cinco (5) pies para detenerse a la máxima velocidad al cambio más alto en una superficie nivelada, de hormigón o pavimentada, hay que hacerle el servicio al freno. Ver “PARA VERIFICAR SI FUNCIONA BIEN EL FRENO” en el capítulo de Servicio y ajustes de este manual.

LLANTAS

  • Mantenga todos los neumáticos con la presión de aire adecuada (Ver la PSI que se indica en estos).

  • Mantenga las Ilantas sin gasolina, aceite o substancias químicas para control de insectos que pueden dañar la goma.

  • Evite los tocones, las piedras, las grietas profundas, los objetos afilados y otros peligros que pueden dañar a las Ilantas.

AVISO: Para arreglar las Ilantas perforadas y péra prevenir que tenga Ilantas pinchadas a causa de pequeñas fugas, puede comprar el sello para Ilantas de su comerciante de partes de repuesto más cercano. Elsello previene que las Ilantas se sequen y también la corrosión.

SISTEMA PRESENCIA OPERADOR Y SISTEMA FUNCIONAMIENTO ATRÁS (ROS)

Asegurarse de que el sistema de presencia del operador y el sistema funcionamiento atrás funcionen bien. Si tu tractor no función como descrito, reparar el problema inmediatamente.

  • El motor no arrancará si el pedal de embrague/freno está completamente presionado y el mando del embrague del accesorio está desconectado-.

VÉRIFIÉZ SISTEMA PRESENCIA OPERADOR

  • Cuando el motor está en marcha, cualquier tentativa del operador de abandonar el asiento sin haber puesto el freno de estacionamiento primero, apagará el motor.

  • Cuando el motor está en marcha y el embrague del accesorio está conectado, cualquier tentativa del operador de abandonar el asiento, apagará el motor.

  • El embrague del accesorio no tendría que funcionar nunca si el operador no está en su asiento.

images

VÉRIFIÉZ SISTEMA FUNCIONAMIENTO ATRÁS (ROS)

  • Cuando el motor está en marcha con el interruptor de Ilave en posición de motor “ON” y el embrague del accesorio conectado, cualquier tentativa del operador de viajar marcha atrás, apagará el motor.

  • Cuando el motor está en marcha con el interruptor de Ilave del sistema de funcionamiento atrás (ROS) en la posición “ON” y el embrague del accesorio conectado, cualquier tentativa del operador de viajar marcha atrás, NO apagará el motor.

CUIDADO DE LA CUCHILLA

Para obtener resultados óptimos, las cuchillas de la cortadora deben estar afiladas. Reemplace las cuchillas que estén gastadas, dobladas o dañadas.

REMOCIÓN DE LA CUCHILLA

  1. Levante la segadora a su posición más alta para permitir el acceso a las cuchillas.

AVISO: Proteja sus manos con guantes y/o envuelva la cuchilla con una tela gruesa.

  1. Remueva el perno de la cuchilla dandole vueltas en el sentido inverso al de las agujas del reloj.

  2. Instale la nueva cuchilla con el estampado “THIS SIDE UP” en la direccion de la segadora y del conjunto del mandril.

IMPORTANTE: Para asegurar la instalacion apropiada, posicione el agujero central de la cuchilla con la estrella del conjunto del mandril.

  1. Instale y apriete el perno de la cuchilla firmemente (Par 45-55 pies/libras/62-75 Nm).

IMPORTANTE: El perno especial de la cuchilla es termotratado.

images

BATERÍA

Su tractor cuenta con un sistema de carga de la batería que es suficiente para el uso normal. Sin embargo, si se carga la batería periódicamente, con un cargador de automóviles, se prolongará su duración.

  • Mantenga la batería y los terminales limpios.

  • Mantenga los pernos de la batería apretados.

  • Mantenga los agujeros de ventilación pequeños abiertos.

  • Vuelva a cargar de 6-10 amperes por 1 hora.

AVISO: La bateria del equipo original de su tractor no becesita servicio. No intente abrir o remover las tapas o cubiertas. No esnecesario añadir o verificar el nivel del electrólito.

PARA LIMPIAR LA BATERÍAY LOS TERMINALES

La corrosión y la mugre de la batería y de los terminales pueden producir “escapes” de potencia en la batería.

  1. Remueva la protección de los terminales.

  2. Desconecte el cable de la batería NEGRO primero y luego el cable de la batería ROJO y remueva la batería del tractor.

  3. Enjuague la batería con agua corriente y séquela.

  4. Limpie los terminales y los extremos del cable de la batería con un cepillo de alambre hasta que queden brillantes.

  5. Cubra los terminales con grasa o parafina.

  6. Reinstale la batería (Vea “Reemplazar la Bateria” en la sección de Servicio y ajustes de este manual).

CORREAS V

Revise las correas V para verificar si existe deterioro y desgaste después de 100 horas de operación y cámbielas si es necesario. Las correas no son ajustables. Cambie las correas si empiezan a deslizarse debido al desgaste.

ENFRIAMIENTO DEL TRANSEJE

Las aletas de enfriamiento y el ventilador de la transmisión tienen que mantenerse limpios para asegurar el enfriamiento adecuado.
No trate de limpiar el ventilador o la transmisión cuando el motor esté funcionando o mientras la transmisión esté caliente

  • Inspeccione el ventilador de enfriamiento para asegurarse que las aspas del ventilador estén intactas y limpias.

  • Inspeccione las aletas de enfriamiento para verificar si hay mugre, recortes de césped u otros materiales. Para impedir daños a las juntas, no use un rociador de aire compresado o de alta presión para limpiar las aletas de enfriamiento

NIVEL DEL FLUIDO DE LA BOMBA DEL TRANSEJE

El transeje ha sido sellado en la fábrica y el mantenimiento del fluido no es necesario para la vida del transeje. En el caso de que el transeje se filtrase o necesitase servicio, haga el favor de ponerse en contacto con un centro de servicio Sears o con un otro centro de servicio cualificado.

MOTOR

LUBRICACIÓN

Use solamente aceite de detergente de alta calidad clasificado con la clasificación SG-SL de servicio API. Seleccione la calidad de viscosidad del aceite SAE según su temperatura de operación esperada.

images

AVISO: A pesar de que los aceites de multiviscosidad (5W30, 10W30, etc.) mejoran el arranque en clima frío, estos aceites de multiviscosidad van a aumentar el consumo de aceite cuando se usan en temperaturas sobre 32° F (0° C). Revise el nivel del aceite del motor más a menudo, para evitar un posible daño en el motor, debido a que no tiene suficiente aceite.

Cambie el aceite después de 50 horas de operación o por lo menos una vez al año si el tractor se utiliza menos 50 horas el año.

Revise el nivel del aceite del cárter antes de arrancar el motor y después de cada ocho (8) horas de uso continuado. Apriete la tapa del relleno/varilla indicadora de nivel del aceite en forma segura cada vez que revise el nivel del aceite.

PARA CAMBIAR ELACEITE DEL MOTOR

Determine la gama de la temperatura esperada antes de cambiar el aceite. Todo el aceite debe cumplir con la clasificación deservicio API SG-SL.

  • Asegúrese que el tractor esté en una superficie nivelada.

  • El aceite se drenará más fácilmente cuando esté caliente.

  • Recoja el aceite en un envase adecuado.

  1. Remueva la tapa/varilla indicadora de nivel para relleno del aceite. Tenga cuidado de no permitir que la mugre entre en el motor cuando cambie el aceite.

  2. Deslice el accesorio de purga del aceite desde la posición de ensamblaje en el alojamiento de la turbina del motor y sepárelo del motor.

images

  1. Para abrirlo, gire la tapa hacia la izquierda.

  2. Una vez que haya vaciado completamente el aceite, vuelva a colocar la tapa y gírela hacia la derecha hasta el tope.

  3. Vuelva a fijar el accesorio de purga del aceite en el alojamiento de la turbina del motor.

  4. Vuelva a Ilenar el motor con aceite a través del tubo de la varilla indicadora de nivel para relleno del aceite. Vacíelo lentamente. No lo llene demasiado. Para la capacidad aproximada vealas “Especificaciones del Producto” sección de este manual.

  5. Use un medidor en la tapa/varilla indicadora del nivel para relleno del aceite para revisar el nivel. Mantenga el aceite en la línea de Ileno (FULL) en la varilla indicadora de nivel. Apriete la tapa en el tubo en forma segura cuando termine.

FILTRO DE ACEITE DEL MOTOR

Cambie el filtro de aceite del motor cada temporada o vez por medio que cambie el aceite, si el tractor se usa más de 100 horas en un año.

FILTRO DE AIRE

Su equipo no funcionará correctamente si el filtro de aire está sucio. Cada 25 horas de funcionamiento o en cada temporada, reemplace el pre limpiador; y el cartucho donde viene el papel [service paper cartridge] reemplácelo cada 100 horas de operación o en cada temporada, según el momento en el que primero ello sea necesario.
Lo que ocurre con mayor probabilidad es que el limpiador del servicio de aire esté sucio.

  1. Quite la cubierta.

  2. Con mucho cuidado, quite el cartucho del filtro de aire y el pre limpiador de la base.

  3. Limpie la base con mucho cuidado para evitar que caiga ninguna partícula en el carburador.

images

NOTA: Si el cartucho está muy sucio o dañado, reemplácelo.

  1. Coloque firmemente en la base el nuevo pre limpiador y el nuevo cartucho.

  2. Cierre la cubierta.

IMPORTANTE: Para limpiar el cartucho no se pueden usar solventes derivados del petróleo, como el keroseno, porque pueden deteriorar el cartucho. No engrase el cartucho; ni use aire a presión para limpiarlo.

LIMPIEZA DE LA REJILLA DE AIRE

La rejilla de aire debe mantenerse sin mugre y paja para evitar el daño al motor debido al sobrecalentamiento. Límpiela con un cepillo de alambre o con aire comprimido para remover la mugre y las fibras de goma secas, pegadas.

SISTEMA DE ENFRIAMIENTO DE AIRE

Los escombros pueden atascar el sistema de enfriamiento de aire de motor. Remueva la cubierta del soplador y limpie el área mostrada para evitar el recalentamiento y daños al motor.

images

SILENCIADOR

Inspeccione y cambie el silenciador corroído y el amortiguador de chispas (si viene equipado) pues pueden crear un peligro de incendio y/o daños.

BUJÍA(S)

Cambie las bujía(s) al comienzo de cada temporada de siega o después de cada 100 horas de operación, lo que suceda primero. El tipo de bujía y el ajuste de la abertura aparecen en “ESPECIFICACIONES DEL PRODUCTO” sección de este manual.

FILTRO DE COMBUSTIBLE EN LINEA

El filtro de combustible debe cambiarse una vez cada temporada. Si el filtro de combustible se tapona, obstruyendo el flujo del combustible hacia el carburador, es necesario cambiarlo.

  1. Con el motor frío, remueva el filtro y tapone las secciones de la línea de combustible.

  2. Ponga el filtro de combustible nuevo en suposición en la línea de combustible con la flecha señalando hacia el carburador.

  3. Asegúrese de que no hayan fugas en la línea del combustible y que las grapas estén colocadas en forma adecuada.

  4. Inmediatamente limpie toda la gasolina derramada.

images

LIMPIEZA

  • Limpie todo material extraño del motor, la batería, el asiento, el pulido, etc.

  • Limpie los desechos de la placa guía. Los desechos pueden limitar el movimiento del eje del pedal del freno/embrague, lo que hará que patine la correa y que se pierda la tracción.

images PRECAUCIÓN: Evite todos los puntos de enganche y las piezas móviles.

images

SISTEMA DE DIRECCIÓN, SALPICADERO, GUARDABARROS Y SEGADORA NO MOSTRADOS

  • Mantenga las superficies pulidas y las ruedas sin derrames de gasolina, aceite, etc.

  • Proteja las superficies pintadas con cera tipo automotriz.

No recomendamos que se utilice una manguera de jardín o agua a presión para limpiar el tractor a no ser que el motor y la transmisión estén cubiertos para protegerlos del agua. El agua en el motor y la transmisión acortan la vida útil del tractor. Utilizar aire comprimido o un soplador de hojas para remover hierba, hojas y basura del tractor y cortacéspedes.

PUERTO DE LAVADO DE LA CUBIERTA

La cubierta de su tractor está equipada con un puerto de lavado sobre la superficie que forma parte del sistema de lavado de la cubierta. Se debería utilizar cada vez que se haya usado el tractor.

  1. Lleve el tractor a un lugar horizontal y despejado de su césped, lo bastante cerca de una boca de riego como para que Ilegue la manguera del jardín.

IMPORTANTE: Asegúrese de que la boca de descarga del tractor está orientada LEJOS de su casa, garaje, coches aparcados, etc. Quite la boca de ensacado o cubierta de mantillo si está acoplada.

  1. Mueva el control del embrague del accesorio a la posición “DESENGANCHADO”, ponga el freno de estacionamiento y apague el motor.

  2. Enrosque el adaptador de la boquilla (empaquetado con el manual del operador del tractor) en el extremo de la manguera del jardín.

  3. Eche hacia atrás la abrazadera de cierre del adaptador de la boquilla y empuje éste en el puerto de lavado de la cubierta en el extremo izquierdo de la cubierta de la segadora. Suelte la abrazadera de cierre para fijar el adaptador en la boquilla.

images

IMPORTANTE: Tire de la manguera para asegurarse de que la conexión está bien fija.

  1. Abra la llave del agua.

  2. Desde la posición del operador del tractor, vuelva a arrancar el motor y ponga la palanca de aceleración en la posición “Fast” (rápido).

IMPORTANTE: Vuelva a comprobar la zona para asegurarse de que está despejada.

  1. Mueva el control del embrague del accesorio a la posición “ENGANCHAR”. Manténgase en la posición del operador con la cubierta de corte acoplada hasta que la cubierta esté limpia.

  2. Mueva el control del embrague del accesorio a la posición “DESENGANCHADO”. Gire la Ilave de encendido a la posición STOP para apagar el motor del tractor. Cierre la Ilave del agua.

  3. Tire hacia atrás la abrazadera de cierre del adaptador de la boquilla para desconectar el adaptador del puerto de lavado de la cubierta.

  4. Lleve el tractor a una zona seca, preferentemente de cemento o pavimentada. Mueva el control del embrague del accesorio a la posición “ENGANCHAR” para quitar el exceso de agua y ayudar a que se seque antes de guardar el tractor.

images ADVERTENCIA: Si el accesorio de lavado está roto o no está, Ud. y otras personas estarán expuestos a que la hoja les lance aquellos objetos con los que entre en contacto.

  • Sustituya inmediatamente el accesorio de lavado roto o que falta antes de volver a usar la segadora.

  • Tape todos los orificios de la segadora con pernos y tuercas de seguridad.

SERVICIO Y AJUSTES


images ADVERTENCIA: PARA EVITAR LESIÓNES SERIAS, ANTES DE DAR CUALQUIER SERVICIO O DE HACER AJUSTES:

  1. Presione el pedal del embrague/freno completamente y aplique el freno de estacionamiento.

  2. Ponga la palanca de control de movimiento en la posición de neutro.

  3. Ponga el embrague del accesorio en la posición desenganchado (DISENGAGED).

  4. Ponga la Ilave de ignición en la posición de apagado (STOP) y remuévala.

  5. Asegúrese que las cuchillas y que todas las partes movibles se hayan detenido completamente.

  6. Desconecte el alambre de la bujía y póngalo en donde no pueda entrar en contacto con ésta.


PARA DESMONTAR LA CORTADORA DE CÉSPED

  1. Suelte el embrague poniéndolo en la posición “DISENGAGED” (“DESACTIVADO”).

  2. Baje la palanca elevadora de montaje a la posición de más abajo.

  3. Ruede la correa de polea del motor (M) y fijadors de la correa (G).

  4. Retire el resorte de sujeción (K), deslice la abrazadera (L) hasta quitarla, y saque a presión la guía de la caja (P) hasta que se salga del soporte.

  5. Retire el resorte del cable del embrague (Q) del brazo del engranaje (R).

  6. Desconecte la pieza de unión anterior (E) de la cortadora – retire el resorte de contención y la arandela.

  7. Por uno de los lados de la cortadora, desconecte el brazo de suspensión de la cortadora (A) del chasis y la pieza de unión posterior (C) de la barra posterior de la cortadora (D) – retire los resortes de contención y las arandelas.

images CUIDADO: Una vez que se desconecten las piezas de unión posteriores, la palanca elevadora funcionará a resorte. Sujete con fuerza la palanca elevadora al cambiarla de posición.

  1. Deslice la cortadora por debajo del lado derecho del tractor.

IMPORTANTE: Si se monta un accesorio diferente del cortacésped al tractor, hay que quitar el estribo frontal (E) y los estribos traseros de elevación (C) del tractor y enganchar el resorte de embrague (Q) en la guía del cable en el borde frontal del salpicadero más bajo.

INSTALE LA SEGADORA

Asegúrese de que el tractor se encuentre en una superficie nivelada, y ponga el freno de mano.

  1. Haga descender la palanca elevadora a su posición más baja.

images CUIDADO: La palanca elevadora funciona a resorte. Sujétela con fuerza, hágala descender lentamente y tránquela en la posición más baja.
NOTA: Cerciórese de que los brazos de suspensión de los lados de la segadora (A) estén dirigidos hacia adelante antes de deslizaría por

  1. Deslice la SEGADORA por debajo del tractor hasta que quede bien centrada debajo de éste.

  2. FIJE LOS BRAZOS DE SUSPENSIÓN LATERALES DE LA CORTADORA (A) ALCHASIS - Ubique el orificio del brazo encima de la clavija (B) que hay en la parte exterior del chasis del tractor, y fíjelo con una resorte de contención.

images

images

  1. Realice el mismo procedimiento en el otro lado del tractor.

  2. FIJE LAS PIEZAS DE PROPULSIÓN POSTERIORES (C) – Levante la parte posterior de la cortadora, ubique la ranura de la pieza de unión (D) por encima de la clavija que hay en la barra posterior de la cortadora y fíjela con una arandela y un resorte de contención.

images

  1. FIJE LA PIEZA DE UNIÓN ANTERIOR (E) – Trabaje por el lado izquierdo del tractor. Introduzca el extremo de la barra de la pieza de unión por el orificio anterior de la barra de suspensión anterior del tractor (F).

  2. Introduzca el otro extremo de la pieza de unión (E) en el orificio que se encuentra en la barra anterior de la cortadora (H), y fíjelo por medio de una arandela y un resorte de contención (J).

  3. Retire el resorte del cable del embrague (Q) del brazo del engranaje (R).

images

  1. Retire el resorte de sujeción (K), deslice la abrazadera (L) hasta quitarla, y saque a presión la guía de la caja (P) hasta que se salga del soporte.

  2. Instale la correa pasándola por encima de la polea del motor (M) y fijadors de la correa (G).

images

IMPORTANTE: Verifique que la correa encaje bien en todas las ranuras de las poleas de la cortadora.

  1. Suba la palanca elevadora a la posición de más arriba.

  2. Si es necesario, ajuste las rueditas del calibre antes de poner en funcionamiento la cortadora, como se ilustra en el capítulo de Manejo de este manual.

images

PARA NIVELAR LA SEGADORA

Asegúrese de que los neumáticos estén inflados a la PSI que se indica en estos. Si están demasiado inflados o poco inflados, el césped no le quedará bien cortado, lo cual podrá Ilevarlo a pensar que la SEGADORA no está bien regulada.

REGULACIÓN VISUAL DE LADO A LADO

  1. Si todos los neumáticos están correctamente inflados y el césped parece haber quedado cortado desparejo, determine qué lado de la cortadora está cortando más al ras.

  2. Con una Ilave inglesa de 3/4" o de calibre regulable, haga girar hacia la izquierda la tuerca de ajuste de la pieza de unión (A) para bajar lado izquierdo la cortadora, o bien hágala girar hacia lado derecho la derecha para subirla.

NOTA: Cada vuelta completa de la tuerca de ajuste hará variar la altura de la cortadora aproximadamente 3/16".

images

  1. Pruebe la regulación realizada cortando césped que aún no haya cortado y observando cómo queda. Vuelva a ajustar, en caso necesario, hasta obtener resultados satisfactorios.

REGULACIÓN DE LA PRECISIÓN DE LADO A LADO

  1. Con todos los neumáticos correctamente inflados, estacione el tractor a nivel del suelo o en la entrada a la casa.

images CUIDADO: Las cuchillas son afiladas. Protéjase las manos con guantes o envuelva las cuchillas con tela gruesa, o bien haga ambas cosas.

  1. Suba la SEGADORA a la posición más alta.

  2. A ambos lados de la cortadora, ubique la cuchilla hacia un lado y mida la distancia (A) que hay entre el borde inferior de la cuchilla y el suelo. Dicha distancia debe ser la misma a ambos lados.

  3. En caso que sea necesario realizar un ajuste, lea los paso 2 de las instrucciones de Regulación Visual que aparecen más arriba.

images

  1. Vuelva a verificar las medidas y ajuste nuevamente, en caso necesario, hasta que ambos lados queden iguales.

AJUSTE DE DELANTE A ATRÁS

IMPORTANTE: El piso debe quedar bien nivelado de lado a lado.

Para que el césped le quede perfectamente cortado, las cuchillas de la cortadora deben ajustarse de tal manera que la punta anterior quede 1/8" a 1/2" más abajo que la punta posterior cuando la cortadora se encuentre en su posición más alta.

images CUIDADO: Las cuchillas son afiladas. Protéjase las manos con guantes o envuelva las cuchillas con tela gruesa, o bien haga ambas cosas.

  • Suba la SEGADORA a la posición más alta.

  • Ubique cualquiera de las hojas de la cuchilla de tal manera que la punta quede apuntando directamente hacia adelante. Mida la distancia (B) que hay entre la punta anterior y el suelo y entre la punta posterior y el suelo.

images

  • Si la punta anterior de la hoja de la cuchilla no está 1/8" a 1/2" más abajo que la punta posterior, diríjase a la parte de adelante del tractor.

  • Con una Ilave inglesa de 11/16" o de calibre regulable, afloje la tuerca A, dándole varias vueltas para despejar la tuerca de ajuste B.

  • Con una Ilave inglesa de 3/4” o de calibre regulable, haga girar la tuerca de ajuste de la pieza de unión anterior (B) en sentido horario (ajustar) para elevar la parte de adelante de la cortadora, o bien en sentido antihorario (aflojar) para bajarla.

images

NOTA: Cada vuelta completa de la tuerca de ajuste hará variar la altura de la cortadora 1/8”.

  • Vuelva a verificar las medidas y ajuste nuevamente, en caso necesario, hasta que la punta anterior de la hoja de la cuchilla quede 1/8” a 1/2” más abajo que la punta posterior.

  • Mantenga en la posición la tuerca de ajuste por medio de una Ilave inglesa, y apriete bien la tuerca contra dicha tuerca de ajuste.

PARA CAMBIAR LA CORREA DE IMPULSIÓN DE LA CUCHILLA SEGADORA

La correa de impulsión de la cuchilla segadora se puede cambiar sin herramientas. Estacione el tractor en una superficie nivelada. Enganche el freno de estacionamiento.

REMOCIÓN DE LA CORREA -

  1. Remueva la segadora del tractor (Vea “PARA REMOVER LA SEGADORA” de esta sección de este manual).

  2. Haga salir la correa de las poleas del mandril y de las poleas de guía.

  3. Tire la correa alejándola de la segadora.

INSTALACIÓN DE LA CORREA

  1. Haga rodar la correa alredeor de ambas poleas del mandrin y de las poleas-guías.

  2. Asegúrese las correas esten en todas las ranuras de las peleas y al interior todas las guías de la correa.

  3. Instale la segadora (véa “ PARA INSTALAR LA SEGADORA ” en esta sección de este manual).

images

PARA REEMPLAZAR LA CORREA DE TRANSMISIÓN

Estacione el tractor en una superficie nivelada. Ponga el freno de mano. Si necesita asistencia, del lado de abajo del apoyapiés hay una guía práctica para el montaje de la correa.

DESMONTAJE DE LA CORREA

  1. Desmonte la cortadora (Ver “PARA DESMONTAR LA CORTADORA” en este capítulo del manual).

NOTE: Observe toda la correa de transmisión y la posición de todas las guías y guardacorreas.

  1. Retire la correa del piñón estacionario (A) y del piñón de embrague (B).

  2. Retire la correa del piñón central (C).

  3. Jale el cable de la correa hacia la parte de atrás del tractor. Con mucho cuidado, retire la correa de la polea de entrada de la transmisión, moviéndola hacia arriba y pasándola por encima de las paletas del ventilador (D).

  4. Retire la correa de la polea del motor moviéndola hacia abajo (E).

  5. Deslice la correa hacia la parte de atrás del tractor, retírela de la placa de dirección (F) y quítela del tractor.

MONTAJE DE LA CORREA

  1. Instale la correa nueva de la parte de atrás a la parte de adelante del tractor, pasándola por encima de la placa de dirección (F) y del vástago del pedal del embrague / freno (G).

  2. Jale la correa hacia la parte de adelante del tractor y páselo por sobre la polea del motor (E).

  3. Jale la correa hacia la parte de atrás del tractor. Con mucho cuidado, mueva la correa hacia abajo y pásela alrededor del ventilador de transmisión y por encima de la polea de entrada (D). Cerciórese de que la correa esté calzada dentro del guardacorrea.

  4. Coloque la correa sobre el piñón central (C).

  5. Pase la correa a través del piñón estacionario (A) y del piñón del embrague (B).

  6. Asegúrese de que la correa calce en todas las ranuras de las poleas y dentro de todas las guías y guardacorreas..

  7. Instale la SEGADORA (Ver “PARA MONTAR LA SEGADORA" en este capítulo del manual).

images

CONTROLAR Y AJUSTAR EL FRENO

Si el tractor exige más de cinco (5) pies para pararse a una velocidad más alta en el cambio más alto en una superficie nivelada de hormigón seco o pavimentada, entonces se debe controlar y ajustar el freno.

CONTROL DEL FRENO

  1. Aparcar el tractor en una superficie nivelada de hormigón seco o pavimentada, presionar el pedal del freno hasta el fondo y accionar el freno de estacionamiento.

  2. Desembragar la transmisión colocando el mando de la rueda libre en la posición “transmisión desembragada”. Tirar el mando de la rueda libre fuera y dentro la ranura y soltar así se coloca en la posición desembragada.

Las ruedas traseras tiene que bloquearse y patinar cuando se intenta empujar hacia adelante el tractor manualmente. Sustituir las zapatas del freno o contactar con Sears o con un otro centro de servicio cualificado.

PARA REMOVER LAS RUEDAS

  1. Bloquee el eje en forma segura.

  2. Remueva la cubierta del eje, el anillo de retención y las arandelas para permitir la remoción de las ruedas (la rueda trasera contiene una Ilave cuadrada - no la pierda).

  3. Repare la Ilanta y vuélvala a montar.

AVISO: En las ruedas traseras solamente: alinee las ranuras en el cubo de la rueda trasera en el eje. Inserte la Ilave cuadrada.

  1. Vuelva a colocar las arandelas e inserte el anillo de retención en forma segura en la ranura del eje.

  2. Vuelva a colocar la cubierta del eje.

AVISO: Para arreglar las Ilantas perforadas y péra prevenir que tenga Ilantas pinchadas a causa de pequeñas fugas, comprar de su commerciante Sears y utilizar el sello para Ilantas. Elsello previene que las Ilantas se sequen y también la corrosión.

images

IMPRESIÓN / INCLINACIÓN DE LAS RUEDAS DELANTERAS

La impresión e inclinación de las ruedas delanteras de su nuevo tractor vienen así de fábrica y son normales. La impresión y la inclinación de las ruedas delanteras no son regulables. En caso que se produzca algún daño que afecte la impresión o la inclinación de las ruedas delanteras tal como vinieron de fábrica, póngase en contacto con un centro de servicios Sears u otro centro de servicios autorizado.

REGULACIÓN DE LA PALANCA DE CONTROL DEL MOVIMIENTO NEUTRO DEL CAMBIO MECÁNICO

La palanca de control del movimiento del cambio mecánico ya viene predefinida por la Casa constructora y por lo tanto no requiere ulteriores regulaciones.

  1. Aflojar ligeramente el perno de regulación en la parte anterior de la rueda posterior derecha;

  2. Poner en marcha el motor y mover la palanca de control del movimiento del cambio mecánico hasta Ilevarla en una posición en la que no se pueda mover ni adelante ni atrás;

  3. Mantener la palanca de control del movimiento del cambio mecánico en esta posición y apagar el motor;

  4. Manteniendo la palanca en la posición arriba indicada, aflojar el perno de regulación;

  5. Mover la palanca de control del movimiento en posición neutro (cierre metálico);

  6. Enroscar bien el perno de regulación.

images

AVISO: Desplazar el plano de trabajo de la segadora hasta la posición más baja para aumentar el juego al fin de acceder al perno de regulación. Si el tractor sigue deslizándose adelante y atrás, después de esta regulación y con la palanca en posición neutro, efectuar las operaciones indicadas de seguida.

  1. Aflojar el perno de regulación.

  2. Mover la palanca de control del movimiento de 1/4 o 1/2 pulgar en la dirección de deslizamiento.

  3. Enroscar bien el perno de regulación.

  4. Poner en marcha el motor y probarlo.

  5. Si el tractor sigue deslizando, repetir las operaciones arriba indicadas hasta alcanzar los resultados deseados.

PARA HACER ARRANCAR EL MOTOR CON UNA BATERÍA BAJA

images ADVERTENCIA: Las baterías de ácido-plomo generan gases explosivos. Mantenga las chispas, las llamas y los materiales para fumar alejados de las baterías. Siempre use una protección para los ojos alrededor de las baterías.Si su batería está demasiado baja como para hacer arrancar el motor tiene que volverse a cargar. (Vea “Batería” en la sección de Mantenimiento de este manual).

Si se usan “cables de empalme” para un arranque de emergencia, siga este procedimiento:

IMPORTANTE: Su tractor esta equipado con un sistema de 12 volts. El otro vehículo también tiene que tener un sistema de 12 volts. No use la batería de su tractor para hacer arrancar a otros vehículos.

PARA ADJUNTAR LOS CABLES DE EMPALME-

  1. Conecte cada extremo del cable ROJO con el terminal (A-B) POSITIVO (+) de cada batería, preocupándose de no hacer cortocircuito en el chasis.

  2. Conecte un extremo del cable NEGRO con el terminal (C) NEGATIVO (-) de una batería completamente cargada.

  3. Conecte el otro extremo del cable (D) NEGRO con un buena CONEXIÓN A TIERRA DEL CHASIS, alejado del estanque de combustible y de la batería.

PARA REMOVER LOS CABLES, INVIERTA EL ORDEN

  1. El cable NEGRO primero del chasis y luego de la batería completamente cargada.

  2. El cable ROJO al último de ambas baterías.

images

REEMPLAZAR LA BATERIA

images ADVERTENCIA: No haga cortocircuito con los terminales de la batería al permitir que una Ilave de tuerca o cualquier otro objeto entre en contacto con ambos terminales a la misma vez. Antes de instalar la batería remueva las pulseras de metal, los relojes de pulsera de metal, los anillos, etc. El terminal positivo tiene que conectarse primero para evitar las chispas debido a la conexión a tierra por accidente.

  1. Levante el asiento a la posición elevada.

  2. Remueve la protección de los terminales.

  3. Desconecte el cable de la batería NEGRO primero y luego el cable de la batería ROJO y remueva la batería del tractor.

  4. Instale la nueva batería con los términos en misma posición como la batería vieja.

  5. Reemplazamos cubierta terminal.

  6. Primero, conecte el cable de la batería ROJO con el terminal positivo (+) con el perno hexagonal y la tuerca según se muestra. Apriételos en forma segura.

  7. Conecte el cable de conexión a tierra NEGRO al terminal negativo (-) con el perno hexagonal y la tuerca que queden. Apriételos en forma segura.

  8. Cerramos la asiento.

images

PARA CAMBIAR LA BOMBILLA DE LA LUZ DELANTERA

  1. Levante el capota.

  2. Tire el sujetador de la bombilla fuera del agujero en la parte trasera del enrejado.

  3. Cambie la bombilla en el sujetador y empuje el sujetador de la bombilla, en forma segura, hacia atrás en el agujero en la parte trasera del enrejado.

  4. Cierre el capota.

PARA CAMBIAR EL FUSIBLE

Cámbielo por un fusible tipo enchufable de 30 amps, tipo automotriz. El sujetador del fusible está ubicado detrás del tablero.

ENTRECIERRE Y RELÉS

El alambrado suelto o dañado puede producir el mal funcionamiento de su tractor, o que deje de funcionar, o le impida el arrancar.

  • Revise el alambrado.

PARA REMOVER EL CONJUNTO DEL CAPOTA Y DEL ENREJADO

  1. Levante el capota.

  2. Desabroche el conector del alambre de las luces delanteras.

  3. Párese delante del tractor. Agarre el capota en los lados, inclínelo un poco hacia el motor y sáquelo del tractor.

  4. Para volver a instalar el capota, asegúrese de volver a conectar el conectar del alambre de las luces.

images

TRANSMISIÓN

REMOCIÓN/REEMPLAZO DE LA TRANSMISIÓN

Si por acaso su transmisión debe ser removida para servicio o reemplazo, debe ser purgada después de la reinstalación y antes de operar el tractor. Vea “PURGAR LA TRANSMISIÓN” en la sección de la Operación de este manual.

MOTOR

PARA AJUSTAR EL CABLE DE CONTROL DE LA ACELERACIÓN

El control de la aceleración ha sido preajustado en la fábrica y no debería necesitar ajustes. Revise los ajustes que se describen a continuación, antes de soltar el cable. Si el ajuste es necesario, vea de manual de motor.

PARA AJUSTAR EL CONTROL DE ESTRANGULACIÓN

El control de la estrangulación ha sido preajustado en la fábrica y no debería necesitar ajustes.

PARA AJUSTAR EL CARBURADOR

El carburador ha sido preajustado en la fábrica y no debería necesitar ajustes. Sin embargo, se pueden necesitar ajustes de menor importancia para compensar por las diferencias en el combustible, temperatura, altura o carga. Si el carburador necesita ajustes, vea de manual de motor.

ALMACENAMIENTO

Inmediatamente prepare su tractor para el almacenamiento al final de la temporada o si el tractor no se va a usar por 30 días o más.

images ADVERTENCIA: Nunca almacene el tractor con gasolina en el estanque dentro de un edificio en donde los gases pueden alcanzar una llama expuesta o una chispa. Permita que el motor se enfríe antes de almacenarlo en cualquier recinto privado.

TRACTOR

Cuando el tractor se va a almacenar por cierto período de tiempo, límpiela cuidadosamente, quite toda la mugre, la grasa, las hojas, etc. Guárdela en una área limpia y seca.

  1. Limpie todo el tractor (vea “LIMPIEZA” en la sección de Mantenimiento en este manual).

  2. Inspeccione y cambie las correas, si es necesario (vea las instrucciones para el cambio de las correas en la sección de Servicio y Ajustes de este manual).

  3. Lubríquelo, según se muestra en la sección de Mantenimiento de este manual.

  4. Asegúrese que todas las tuercas, los pernos y los tornillos estén sujetados en forma segura. Inspeccione las partes movibles para verificar si hay daño, rotura o desgaste. Cámbielas si es necesario.

  5. Retoque todas superficies pintadas oxidadas o picadas; aplique lija antes de pintar.

BATERÍA

  • Cargue la batería completamente antes de guardarla.

  • Después de cierto período de tiempo en almacenamiento, la batería puede necesitar volver a cargarse.

  • Para ayudar a evitar la corrosión y las fugas de potencia durante largos períodos de almacenamiento, se deben desconectar los cables de la batería y se debe limpiar cuidadosamente (vea “PARA LIMPIAR LA BATERÍA Y LOS TERMINALES” en la sección de Mantenimientode este manual).

  • Después de limpiarla, deje los cables desconectados y póngalos en donde no puedan entrar en contacto con los terminales de la batería.

  • Si se remueve la batería del tractor para el almacenamiento, no la guarde directamente sobre concreto o sobre superficies húmedas.

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es important evitar que se forman depositos de goma en partes fundamentales del sistema de combus-tible tales como el carburador, el filtro del combustible, la manguera del combustibles mezclados con alcohol (conocido como gasohol o que tienen etanol o metanol) pueden atraer humedad, lo que conduce a la separación y a la formación de acudos durante elalmacenamiento. La gasolina acidica puede dañar el sistema de combustible de un motor durante el periodo de almacenamiento.

  • Vaciar el depósito del carburante poniendo en marcha el motor y dejándolo funcionar hasta que el carburante termine el carburador esté vacío.

  • Nunca use los productos para limpieza del carburador o del motor en el estanque de combustible pues se pueden producir daños permanentes.

  • Use combustible nuevo la próxima temporada.

AVISO: El estabilizador de combustible es una alternativa aceptable para reducir a un mínimo la formación de depósitos de goma en el combustible durante el período de almacenamiento. Agregue estabilizador a la gasolina en el estanque de combustible o en el envase para el almacenamiento. Siempre siga la proporción de mezcla que se encuentra en el envase del estabilizador. Haga funcionar el motor por lo menos 10 minutos después de agregar el estabilizador, para permitir que éste Ilegue al carburador. No vaciar la gasolina del estanque de gasolina y el carburador si se está usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cámbielo con aceite de motor limpio. (Vea “MOTOR” en la sección de Mantenimiento” de este manual.)

CILINDRO(S)

  1. Remueva la(s) bujía(s).

  2. Vacíe una onza de aceite a través del agujero(s) de la bujía en el cilindro(s).

  3. Gire la Ilave de ignición a la posición de “Arranque” (Start), por unos cuantos segundos para distribuir el aceite.

  4. Cambie por bujía(s) nueva(s).

OTROS

  • No guarde la gasolina de una temporada a la otra.

  • Cambie el envase de la gasolina si se empieza a oxidar. La oxidación y/o la mugre en su gasolina producirán problemas.

  • Si es posible, guarde su unidad en un recinto cerrado y cúbrala para protegerla contra el polvo y la mugre.

  • Cubra su unidad con un forro protector adecuado que no retenga la humedad. No use plástico. El plástico no puede respirar, lo que permite la formación de condensación, lo que producirá la oxidación de su unidad.

IMPORTANTE: Nunca cubra el tractor mientras el motor y las areas de escape todavia estan calientes.

IDENTIFICACIÓN DE PROBLEMAS:

Vea la sección apropiada en el manual a menos que esté dirigido a un centro de servicio Sears.

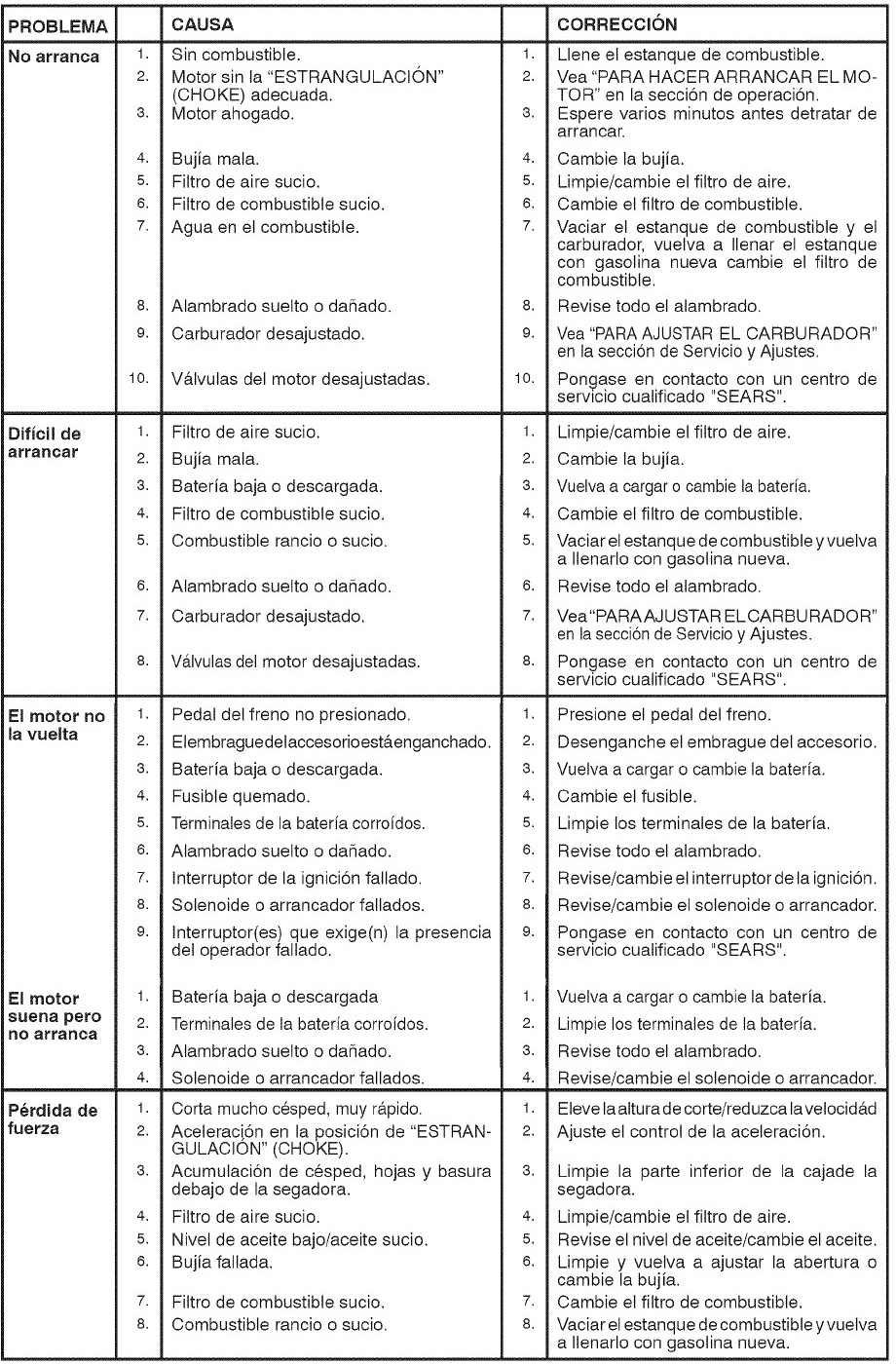

images

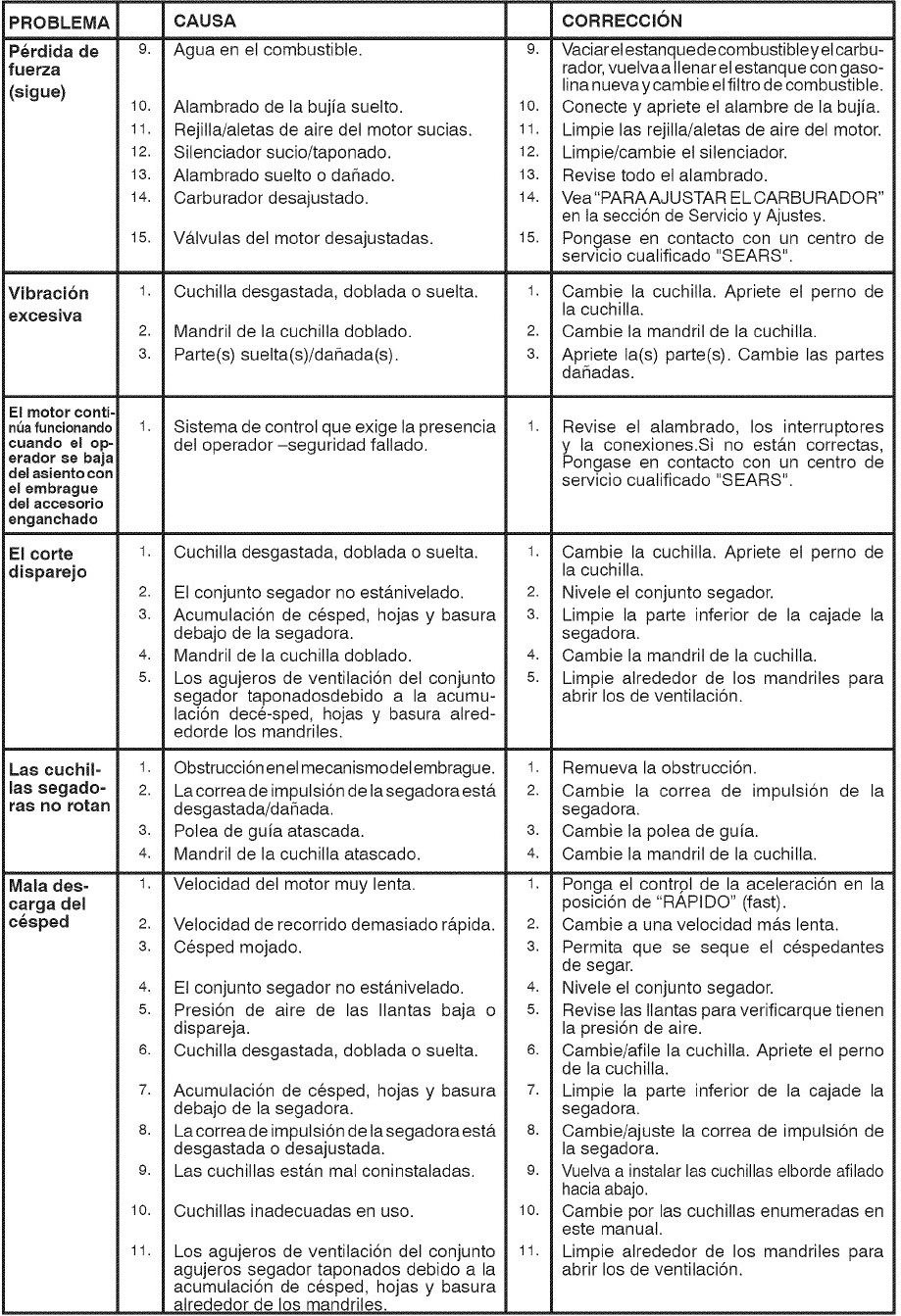

images

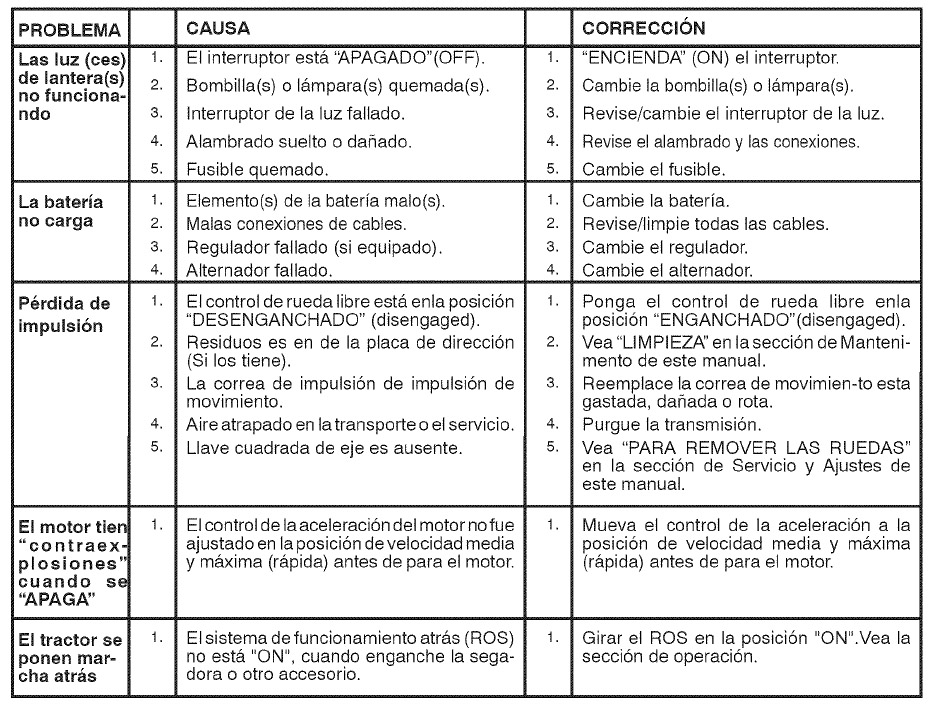

images

NOTES/AVISO

GUÍA SUGERIDA PARA MEDIR LAS PENDIENTES CON LA VISTA PARA UNA OPERACIÓN SEGURA

images


images

ADVERTENCIA: Para evitar daños graves, haga funcionar su tractor arriba y abajo de las pendientes, nunca transversalmente con respecto a las pendientes. No cortar pendientes mayores de 15 grados. Haga los virajes gradualmente para evitar volcarse o la pérdida de control. Tenga mucho cuidado cuando cambie de dirección en las pendientes.


  1. Plegar esta página a lo largo de la línea punteada arriba indicada.

  2. Tener la página ante de sí mismos de modo que su borde izquierdo sea vertical paralelo al tronco del árbol u otra estructura vertical.

  3. Mirar a través del pliegue en dirección de la pendiente que se quiere medir.

  4. Comparar el ángulo del pliegue con la pendiente del terreno.


NEED MORE HELP?

You'll find the answer and more on managemyhome.com - for free!

  • Find this and all your other product manuals online.

  • Get answers from our team of home experts.

  • Get a personalized maintenance plan for your home.

  • Find information and tools to help with home projects.

images

brought to you by Sears


Sears Service

images


Showing 10 of 107 parts
Lawn Tractor Axle Flange Bearing (replaces 532009040, 5320090-40, 532124959, 577203109, 5920H, 5920H1, P-1246, P-1622)
Back Order
$5.32
65% OFF MSRP : $15.00
Lawn Tractor Ground Drive Fixed Idler Pulley (replaces 532194326)
In Stock
$15.76
11% OFF Phone Price : $17.76
Lawn Tractor Ground Drive Idler Pulley (replaces 532194327)
In Stock
$13.93
13% OFF Phone Price : $15.93
Lawn Tractor Ring Clip (replaces 5022P, 53212000029, 812000029, 8120000-29)
In Stock
$3.12
24% OFF Phone Price : $4.12
Lawn Tractor Blade Engagement Cable
In Stock
$29.78
14% OFF Phone Price : $34.78
Lawn Tractor Interlock Switch (replaces 153664, 532161343, 532176138, 5321761-38)
In Stock
$15.58
11% OFF Phone Price : $17.58
Lawn Tractor Bolt and Washer (replaces 174365, 532193003, 539107522)
In Stock
$8.12
11% OFF Phone Price : $9.12
Lawn Tractor Washer (replaces 819191912)

Lawn tractor washer (replaces 819191912)

Part #19191912
This item is not returnable
In Stock
$2.49
65% OFF MSRP : $7.09
Lawn Tractor Tire Inner Tube (replaces 407046, 407047, 4479R, 532059904, 5320599-04, 59859)
Back Order
$20.47
20% OFF Phone Price : $25.47
Lawn Tractor Lock Nut (replaces 5394H, 73750600, 751592)

Lawn tractor lock nut (replaces 5394h, 73750600, 751592)

Part #73930600
This item is not returnable
In Stock
$2.49
29% OFF Phone Price : $3.49
